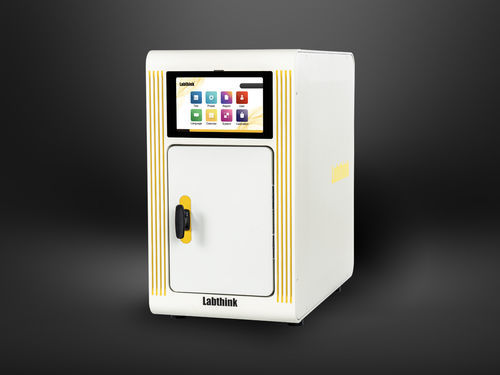

Aparelho para teste de oxigênio C401H

de O2de vapor de águaOTR

Visão geral
O sistema C401H integra sensor coulométrico de oxigénio e sensor infravermelho de vapor de água para medir OTR e WVTR em materiais de barreira média e alta. Projetado segundo normas como ASTM D3985, ASTM F1249 e ISO 15106-2, é indicado para filmes, embalagens e chapas nos sectores farmacêutico, alimentar, dispositivos médicos, químico, fotovoltaico e electrónico.

Características do produto (resumo)

• Instrumento combinado OTR+WVTR com modos comutáveis: combinado, apenas OTR, apenas WVTR.
• Montagem única da amostra permite testes combinados sequenciais evitando contaminação cruzada.
• Células de ensaio independentes para filme e embalagem no mesmo gabinete para condições consistentes e comparações fiáveis.

Competência central: sensor coulométrico de oxigénio

• Sensor coulométrico ao nível de ppb para baixo limite de detecção.
• Princípio de valor absoluto conforme ASTM D3985; não requer calibrações frequentes.
• Vida útil estendida comparada a sensores coulométricos tradicionais.
• Alta eficiência de absorção de oxigénio dentro da gama especificada.

Competência central: sensor infravermelho de vapor de água

• Sensor infravermelho concebido segundo ASTM F1249.
• Design sem consumíveis para longa vida útil e alarmes/protecções integrados.

Controlo multidimensional de temperatura e humidade

• Tecnologia de circulação de ar a 360° para estabilidade térmica.
• Control automático do caudal e da temperatura do gás transportador durante o ensaio para maior precisão.
• Geração de humidade segundo princípio NIST para humidade constante.
• Sensores de alta precisão para monitorização e registo em tempo real.
• Repetibilidade do sistema até 0,01 cc/(m2·day).

Flexibilidade de ensaio (filmes e embalagens)

• Ensaios independentes de filme e embalagem no mesmo gabinete; célula de ensaio de dupla função para alternância rápida.
• Apertos automáticos para força uniforme e selagem fiável, reduzindo tempo e riscos operacionais.

Sistema de controlo inteligente

• Ecrã tátil de 10" grau médico com sistema operativo de ambiente de trabalho para interface simples.
• Ensaios totalmente automatizados com gravação automática de dados e alertas inteligentes.
• Funções incorporadas: calendário, mudança de idioma, controlo de acesso multinível e porta de rede para acesso remoto e actualizações.

Gestão colaborativa multi‑instrumento

• Software de plataforma opcional para controlo centralizado de múltiplos instrumentos a partir de um único computador.
• Gestão centralizada de dados com visualização em tempo real das curvas de taxa de transmissão, coeficiente, temperatura e humidade.
• Modo profissional e opções para rastreabilidade conforme GMP e integração DataShield™.

Eficiência energética e redução de emissões

• Controlo de frequência variável e componentes de baixo consumo para reduzir o consumo energético.
• Operação autónoma possível sem computador, reduzindo custos de instalação e operação.

Princípio de ensaio
A amostra pré‑tratada é fixada entre duas câmaras. Oxigénio ou gás transportador com humidade estável circula de um lado e azoto de alta pureza do outro. As moléculas que atravessam a amostra são transportadas para o sensor pelo caudal de azoto; os dados de concentração medidos são analisados para calcular OTR, WVTR e resultados relacionados.

Normas de referência
ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2, YBB 00082003-2015; ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Aplicações de ensaio (seleção)

• Filmes: ensaios OTR/WVTR para filmes plásticos, filmes compostos, filmes coextrudidos, filmes metalizados e laminados.
• Embalagens: ensaios para garrafas, sacos, latas, caixas e tambores em plástico, papel composto, vidro e metal (farmacêutico, bebidas, alimentos, cosmética).
• Folhas: PP, PVC, PVDC, folhas metálicas e wafers de silício.
• Extensas: tampas, filmes LCD, backsheets solares, tubagens, blisters médicos, curativos estéreis, carcaças de baterias.

Especificações técnicas (principais)

• Modelo: C401H
• Intervalo de ensaio (filme, área standard 50 cm2): OTR 0,01–200 cc/(m2·day); WVTR 0,005–50 g/(m2·day)
• Intervalo para embalagens: OTR 0,00005–1 cc/(pkg·day); WVTR 0,00002–0,25 g/(pkg·day)
• MASK 5 cm2 (opcional): OTR 0,2–2000 ; WVTR 0,2–500
• Resolução: 0,0001 (unidades respetivas)
• Repetibilidade: OTR 0,01 cc/(m2·day) ou 1% (maior); WVTR 0,005 g/(m2·day) ou 2%
• Temperatura: 15–50 °C ; flutuação ±0,2 °C
• Humidade: 0%, 35%–90% ±2% RH
• Espessura amostra: ≤ 3 mm ; área de ensaio 50 cm2 (10,6 × 10,6 cm)
• Gás transportador: azoto 99,999% (fornecido pelo utilizador) ; pressão fonte ≥ 280 kPa
• Dimensões: 68 × 40 × 68 cm ; peso líquido 75 kg
• Alimentação: 120 VAC ±10% 60 Hz ou 220 VAC ±10% 50 Hz
• Configuração padrão: unidade principal, amostrador, massa de vácuo, tubo Φ4 mm ; opções: GP-02, software, DataShield™, conformidade GMP/CFR21 Part 11.
