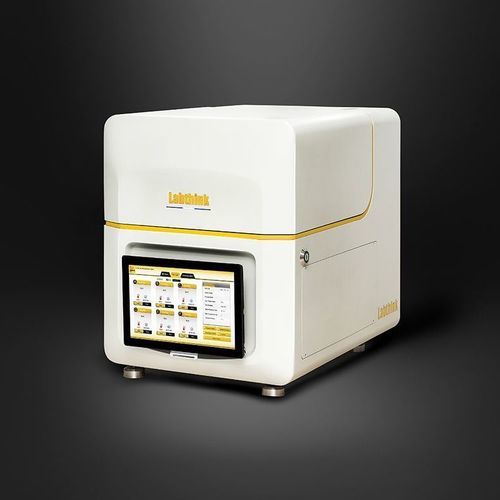

Aparelho para teste de oxigênio C406H

de fluxode umidadede pressão

O C406H é um sistema combinado de ensaio para medição da taxa de transmissão de oxigénio (OTR) e da taxa de transmissão de vapor de água (WVTR), que integra um sensor de oxigénio coulombométrico e um sensor de humidade por infravermelhos patenteado para fornecer medições OTR e WVTR de alta precisão para filmes, folhas e materiais relacionados.

Principais características

• Ensaios combinados OTR/WVTR: modos selecionáveis OTR+WVTR, apenas OTR ou apenas WVTR, com ensaios sequenciais automáticos na mesma amostra para evitar contaminação cruzada.
• Deteção de oxigénio coulombométrico: sensor de oxigénio ao nível de ppb com medição de valor absoluto (segundo ASTM D3985), longa vida útil e alarme/proteção em limite excedido.
• Deteção de humidade por infravermelhos: sensor IR patenteado (segundo ASTM F1249) com baixo limite de deteção, funcionamento sem consumíveis e protecção automática.
• Controlo e monitorização precisos: estrutura avançada da célula de ensaio e circulação de ar a 360°; controlo automático de caudal, temperatura e humidade relativa; sensor de humidade de alta precisão para monitorização em tempo real.
• Conceito de alto rendimento: design multicélula para ensaios paralelos em condições idênticas (6 células independentes, área padrão 50 cm²).
• Operação inteligente: painel tátil 12" com Windows integrado; modo automático (arranque com uma tecla após introdução das condições alvo); capota automática com alertas sonoros/visuais.
• Segurança e fiabilidade: computador industrial integrado para armazenamento seguro de dados; sensores ópticos e inteligentes com alarmes; componentes de marcas reconhecidas.
• Economia de espaço: ocupação reduzida em comparação com instrumentos multicélula tradicionais.
• Funções avançadas: modos profissionais de ensaio, visualização de curvas OTR/WVTR e coeficientes, curvas de temperatura e humidade; purificação de gás opcional para gás de transporte sem oxigénio.

Princípio de ensaio

• A amostra pré‑condicionada é presa entre as câmaras de ensaio. Num lado circula oxigénio (ou gás com humidade controlada) e no outro lado azoto de alta pureza. As moléculas que difundem através da amostra são transportadas pelo fluxo de azoto até ao sensor correspondente (sensor coulombométrico para O2 ou sensor IR para humidade) e a taxa de transmissão é calculada a partir das concentrações medidas.

Normas de referência

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380‑3, JIS K7126‑2‑B, YBB 00082003‑2015
• ASTM F1249, ISO 15106‑2, GB/T 26253, JIS K7129, YBB00092003‑2015

Aplicações de ensaio

• Filmes: filmes plásticos, filmes compósitos papel‑plástico, filmes coextrudidos, filmes aluminizados, filmes compósitos com folha de alumínio/fibra de vidro/papel e outros materiais semelhantes.
• Folhas: folhas de PP, PVC, PVDC, folha metálica, folhas de borracha, folhas de silicone e outros materiais em folha.

Características / especificações técnicas

• Modelo: C406H
• Nº de células: 6 células independentes (área padrão 50 cm²)
• Tamanho da amostra: 11,7 cm × 11,7 cm (4,6” × 4,6”)
• Espessura máxima da amostra: ≤ 120 mil (≈ 3 mm)
• OTR - Faixa de ensaio (área 50 cm²): 0,02 ~ 200 cc/(m²·dia); máscaras opcionais estendem a faixa até 10000 cc/(m²·dia) para áreas mais pequenas
• OTR - Resolução: 0,0001 cc/(m²·dia)
• OTR - Repetibilidade: 0,02 cc/(m²·dia) ou 1%, o que for maior
• WVTR - Faixa de ensaio (área 50 cm²): 0,02 ~ 40 g/(m²·dia); máscaras opcionais até 2000 g/(m²·dia)
• WVTR - Resolução: 0,0001 g/(m²·dia)
• WVTR - Repetibilidade: 0,02 g/(m²·dia) ou 2%, o que for maior
• Intervalo de temperatura: padrão 15–50 °C (5–60 °C personalizado)
• Flutuação de temperatura: ±0,15 °C
• Intervalo de humidade (dentro do intervalo de temperatura padrão): 0 %, 5–90 % ±2 %, 100 % RH
• Gás transportador: azoto 99,999 % recomendado; oxigénio 99,5 % (fornecimento de gás não incluído)
• Pressão mínima da fonte de gás: ≥ 40,6 PSI / 280 kPa
• Conexão de gás: tubo metálico 1/8" (tubo PU Ø 6 mm acessório padrão)
• Alimentação: 120 VAC ±10 % 60 Hz ou 220 VAC ±10 % 50 Hz
• Dimensões (A×L×P): 60 cm × 49 cm × 66 cm (23,6” × 19,2” × 25,9”)
• Peso líquido: 100 kg (220 lbs)
• Opções: Unidade de purificação de gás GP‑01, DataShield™, requisitos de sistema computadorizados GMP, CFR21 Part11 (opcionais)
• Configuração padrão: mainframe, tablet, amostrador, graxa de vácuo, tubo PU Ø 6 mm
