Aparelho para teste de difusão C106H

de solubilidadede permeabilidade a gazesde permeabilidade

Visão geral

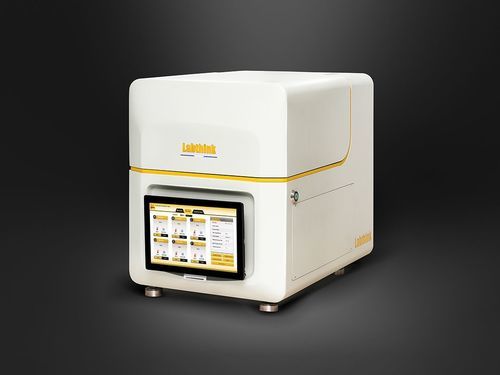

O C106H é um sistema de ensaio por diferença de pressão projetado para determinar taxa de transmissão gasosa, coeficiente de solubilidade, coeficiente de difusão e coeficiente de permeabilidade de filmes plásticos, filmes compostos, materiais de alta barreira, chapas e folhas metálicas em várias temperaturas. O sistema é compatível com normas GB, ISO, ASTM e destina-se a laboratórios e P&D.

Características do produto

• Dados precisos
  • Câmara de ensaio em formato de cúpula com circulação de ar 360° e controlo de temperatura constante para maior estabilidade térmica.
  • Sensor de vácuo importado de alta precisão, capaz de medir materiais de barreira ultraalta na faixa 0.01–0.09 cm3/m2·24h·0.1MPa.
  • Sistema de controlo pneumático e bomba de vácuo importados (até 0.2 Pa) para baixa taxa de avaria, elevada estanqueidade e controlo automático do vácuo.
  • Compensação automática de pressão de alta precisão para manter diferença de pressão com flutuação < 0.2 kPa.
  • Intervalo de pressão ajustável de 10 kPa a 210 kPa.
• Alta eficiência
  • Seis células de ensaio independentes (área padrão: 38.48 cm2) — seis amostras testadas simultaneamente sob condições idênticas com resultados independentes.
  • Tempos de ensaio reduzidos para materiais de barreira média/baixa e alta (tipicamente < 4 horas, dependendo do material).
  • Fixação automática da amostra para força de aperto constante e melhor estanqueidade.
• Controlo inteligente
  • Tablet tátil de 12" com Windows para operação simplificada; modo de ensaio automático (inserir parâmetros e iniciar com um clique).
  • Tampa da câmara com abertura/fecho automático e alertas visuais e sonoros; sensores inteligentes para segurança operacional.
• Segurança e fiabilidade
  • Computador industrial dedicado para segurança do sistema e armazenamento seguro de dados; componentes de fornecedores reputados.
• Economia de espaço e funções modulares
  • Perfil compacto em comparação com instrumentos tradicionais de seis células; modos profissionais e faixas personalizáveis; possibilidade de ensaios com gases perigosos (H2, CH4) mediante pedido.

Princípio de ensaio

A amostra pré-condicionada é montada formando uma barreira selada entre uma câmara de alta pressão e uma de baixa pressão. A câmara de baixa pressão é evacuada e, em seguida, o gás de ensaio é introduzido na câmara de alta pressão para criar uma diferença de pressão controlável e constante. A permeação é determinada pela análise das variações de pressão na câmara de baixa pressão.

Normas

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Aplicações

• Filmes: Medição da transmissão gasosa para filmes plásticos, filmes compósitos papel-plástico, filmes coextruídos, filmes aluminizados, folha de alumínio e filmes compósitos com foil.
• Chapass/folhas: Ensaios de permeabilidade para chapas de PP, PVC, PVDC, foils metálicos, almofadas de borracha, wafers de silício e outros materiais em chapa.

Especificações técnicas

• Modelo: C106H
• Faixa de ensaio (cm3/m2·24h·0.1MPa): 0.01 – 50,000
• Resolução: 0.001 cm3/m2·24h·0.1MPa
• Temperatura de ensaio: 15–50 °C (padrão); 5–60 °C (opcional)
• Resolução de temperatura: 0.01 °C
• Flutuação de temperatura: ±0.15 °C
• Humidade de ensaio: 0% (padrão); 5–90% ±2% (personalizável)
• Resolução de vácuo: 0.01 Pa
• Precisão do vácuo: ±0.2% (1%–100% escala)
• Grau de vácuo da câmara: ≤ 10 Pa
• Intervalo de pressão: 10 kPa – 210 kPa (ajustável)
• Flutuação de pressão: 0.2 kPa
• Pressão de gás (máx): 79.7 PSI / 550 kPa
• Tamanho do porto: Ø 6 mm (tubo PU)
• Células de ensaio: 6 células independentes
• Tamanho da amostra: 4.6” × 4.6” (11.7 cm × 11.7 cm)
• Espessura máxima da amostra: ≤ 120 mil (≈ 3 mm)
• Área de ensaio padrão: 38.48 cm2
• Gases de ensaio: O2, N2, CO2, etc. (não fornecidos)
• Dimensões (A×L×P): 23.6” × 19.2” × 25.9” (60 cm × 49 cm × 66 cm)
• Alimentação: 120 VAC ±10% 60 Hz / 220 VAC ±10% 50 Hz
• Peso líquido: ≈ 100 kg (220 lb)

Configuração & opções

• Configuração padrão: Unidade principal, bomba de vácuo, tablet 12", amostrador, massa de vácuo, tubo PU Ø6 mm.
• Opções: Compressor de ar, CFR21 Part11, conformidade com sistema informático GMP, DataShield™.

Nota importante

O fornecimento de gás (porta/pressão) deve ser preparado pelo cliente: porta Ø6 mm, pressão requerida ≥ 79.7 PSI / 550 kPa. Testes com gases perigosos exigem personalização e medidas de segurança específicas.
