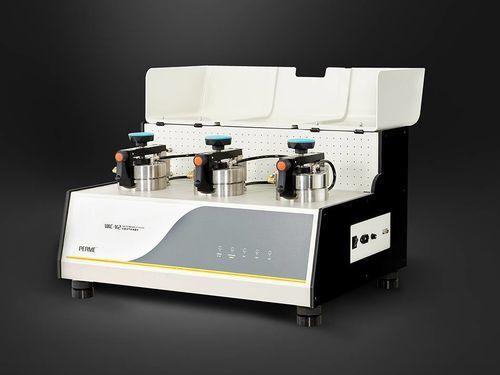

Aparelho para teste de pressão VAC-V2

de difusãode solubilidadede permeabilidade

VAC-V2 é um equipamento de laboratório por método de pressão diferencial para determinação precisa da taxa de transmissão de gás e propriedades de barreira derivadas (coeficiente de solubilidade, coeficiente de difusão, coeficiente de permeabilidade) de filmes, filmes compostos, materiais de alta barreira, chapas e folhas de alumínio.

Características do produto

• Mede taxa de transmissão de gás e coeficientes de solubilidade, difusão e permeabilidade em um único ensaio.
• Três posições de amostra independentes permitem ensaiar simultaneamente amostras diferentes com resultados separados.
• Controle de temperatura (5°C–95°C, ±0,1°C) e umidade (0%RH ou 5%–90%RH; opção de umidificação automática 15°C–40°C) de ampla faixa e alta precisão.
• Dois modos de teste: modo proporcional e modo padrão; alcance de teste expansível para materiais de alta permeabilidade.
• Função de ajuste de dados para avaliação confiável em condições extremas e em várias temperaturas.
• Configurável para ensaios com gases tóxicos, inflamáveis ou explosivos (personalização necessária); controle computadorizado, porta RS232 e suporte Lystem™.
• Inclui filme de referência para calibração rápida.

Princípio
A amostra pré-condicionada é montada numa célula de difusão que separa duas câmaras. A câmara de baixa pressão é evacuada e gás é introduzido na câmara de alta pressão para criar uma diferença de pressão constante. O gás permeia através da amostra para a câmara de baixa pressão; a permeabilidade e os coeficientes derivados são calculados monitorando a variação de pressão na câmara baixa.

Normas

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Aplicações

• Filmes
  Filmes plásticos, filmes compostos, filmes papel-plástico, filmes coextruídos, filmes aluminizados, folhas de alumínio e compósitos.
• Chapas
  Plásticos de engenharia, borracha e materiais de construção (ex. PP, PVC, PVDC).
• Gases
  O2, CO2, N2, ar, He e outros (fornecidos pelo usuário).
• Casos especiais
  Filmes biodegradáveis, substratos pintados, materiais aeroespaciais (testes com hélio), tubos cosméticos, folhas de borracha, papel e cartão de embalagem.

Especificações técnicas

• Faixa de teste (filme): 0,05–50.000 cm3/m2·24h·0,1MPa (padrão); expansível para ≥500.000 cm3/m2·24h·0,1MPa.
• Número de amostras: 3 (resultados independentes).
• Resolução de vácuo: 0,1 Pa; vácuo da câmara < 20 Pa.
• Temperatura: 5°C–95°C; precisão ±0,1°C.
• Umidade: 0%RH ou 5%–90%RH; precisão ±1%RH; opção de umidificação automática 15°C–40°C.
• Tamanho da amostra: Φ97 mm; área de teste: 38,48 cm2.
• Gases de teste: O2, N2, CO2 (não fornecidos).
• Pressão de teste: 10–200 kPa; pressão de fornecimento: 0,4–0,6 MPa; porta: Φ6 mm (tubo PU).
• Dimensões: 760 × 575 × 450 mm (C×L×A); alimentação: 220 VAC 50 Hz / 120 VAC 60 Hz; peso líquido: 88 kg.
• Configuração padrão: instrumento, controlo de temperatura constante, software profissional, cortador de amostras redondo, massa para vácuo, papel filtro quantitativo rápido, bomba de vácuo importada. Acessórios opcionais disponíveis.
• Nota: o usuário deve providenciar o fornecimento de gás e água destilada; porta de gás Φ6 mm tubo PU.
