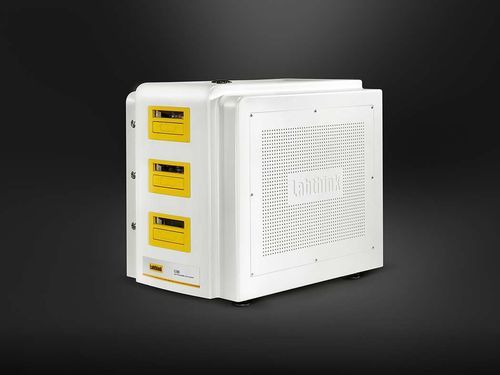

Aparelho para teste de pressão C130H

de controlede temperaturade difusão

O C130H é um equipamento baseado no método de pressão diferencial para medição precisa da taxa de transmissão de gases, coeficiente de solubilidade, coeficiente de difusão e coeficiente de permeabilidade de filmes plásticos, filmes compostos, chapas e folhas metálicas em temperaturas controladas. Projetado para P&D, controlo de qualidade e ensaios normalizados em laboratório industrial.

Características do produto

• Projeto e operação
  • Células de ensaio tipo gaveta pop-up para manuseio seguro e eficiente de amostras
  • Abertura automática e fixação da amostra com força uniforme para garantir repetibilidade
  • Componentes importados para estabilidade a longo prazo
  • Modo inteligente com partida por um botão e paragem automática (temperatura de ensaio pré-ajustada)
  • Modo de investigação com configuração paramétrica flexível para análises avançadas
• Precisão e eficiência
  • Sensor de vácuo de alta precisão para medições de barreira ultra-alta (0,01–0,09 cm3/m2·24h·0,1MPa)
  • Sistema pneumático e bomba de vácuo importados atingindo 0,2 Pa com controlo automático
  • Tempo típico de ensaio: <4 h para materiais de baixa/média barreira, <8 h para materiais de alta barreira (inclui evacuação)
  • Três células de ensaio independentes para resultados separados e amostras intercambiáveis
• Controlo de temperatura e pressão
  • Tecnologia de circulação 360° para temperatura constante com flutuação inferior a ±0,05°C
  • Técnica de compensação de pressão para manter a estabilidade da diferença de pressão (variação < 0,2 KPa)
  • Pressão de ensaio ajustável de 10 KPa a 210 KPa
• Funções e personalização
  • Suporta gases simples e misturas; ensaios com gases inflamáveis/explosivos/tóxicos disponíveis mediante personalização e medidas de segurança
  • Controlo automático opcional da humidade do gás (humidificador por personalização)
  • Ajuste de dados para extrapolação em temperaturas extremas e porta para filme de referência para calibração rápida
  • Porta de calibração para verificação de temperatura e pressão; conforme ao método de pressão diferencial
• Controlo computacional integrado
  • Arquitetura integrada instrumento/software reduz dependências de PC externo e melhora a segurança dos dados
  • Interface Windows; suporta rato, teclado e monitor
  • Quatro portas USB e duas portas Ethernet para transferência de dados; opções GMP e DataShield para gestão segura de dados

Princípio do ensaio
A amostra pré-condicionada é montada formando uma barreira selada entre uma câmara de alta pressão e uma de baixa pressão. A câmara de baixa pressão é evacuada, a célula é evacuada e o gás de ensaio é introduzido na câmara de alta pressão para criar uma diferença de pressão constante. O gás permeia através da amostra para a câmara de baixa pressão e o monitoramento das variações de pressão fornece dados de permeabilidade, difusão e solubilidade.

Normas de ensaio

• ISO 2556
• ISO 15105-1
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Aplicações

• Filmes: filmes plásticos, filmes compostos, laminados papel-plástico, filmes coextrudados, filmes aluminizados, folhas de alumínio e laminados
• Chapas: plásticos de engenharia, borracha e materiais de construção (ex. PP, PVC, PVDC)
• Gases: O2, CO2, N2, ar, He; gases perigosos testáveis com personalização
• Filmes biodegradáveis, materiais aeroespaciais (ex. permeabilidade ao hélio), papel e cartão, filmes revestidos, tecidos de fibra de vidro, tubos cosméticos e folhas de borracha

Configurações

• Standard: instrumento, monitor, teclado, rato, cortador de amostras redondo, massa para vácuo, papel de filtro quantitativo rápido, bomba de vácuo, tubo PU Φ6 mm (3 m)
• Opcional: sistema computacional GMP, DataShield, compressor de ar

Notas

• O porto de fornecimento de gás do instrumento usa tubo PU Φ6 mm; o cliente deve fornecer o gás.
• Algumas funções (humidificação, ensaio de gases perigosos) requerem personalização e medidas de segurança.

Especificações técnicas

• Faixa de ensaio (filmes): 0,01 ~ 50 000 cm3/m2·24h·0,1MPa
• Resolução (permeabilidade): 0,001 cm3/m2·24h·0,1MPa
• Faixa de temperatura: 10 °C ~ 50 °C (23 °C ambiente)
• Resolução de temperatura: 0,01 °C; flutuação: ±0,05 °C; precisão: ±0,3 °C (porta de calibração)
• Resolução de vácuo: 0,01 Pa; precisão exibida: ±0,2% (1%~100% do alcance do sensor)
• Vácuo da câmara de ensaio: < 10 Pa
• Número de amostras: 3 células independentes (personalizável)
• Tamanho amostra: Φ97 mm; área de ensaio: 38,48 cm2
• Gases de ensaio: O2, N2, CO2 (fornecimento não incluído); humidificação opcional
• Pressão de ensaio: 10 KPa ~ 210 KPa
• Pressão de fornecimento de gás: 0,5 MPa ~ 0,6 MPa
• Tamanho do porto: Φ6 mm tubo PU
• Dimensões do instrumento: 710 mm × 350 mm × 630 mm
• Alimentação: 220 VAC ±10% 50 Hz / 120 VAC ±10% 60 Hz
• Peso líquido: 100 kg
