Medidor de qualidade de imagem MC2 SERIES

de sinais de vídeopara dispositivos médicosautomático

Visão geral

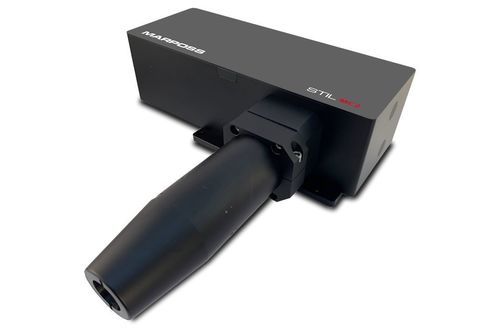

A câmara ChromaLine é um sistema de varrimento linear confocal cromático para medição e inspeção sem contacto. Combina os princípios da microscopia confocal cromática com um sensor linear 4K de alta velocidade para fornecer perfis focados numa profundidade de campo alargada (até vários milímetros), enquanto adquire até 199.500 linhas por segundo. O sistema elimina a necessidade de complexos sistemas de varrimento Z ou autofoco em amostras com grande extensão em Z.

Descrição detalhada
ChromaLine integra uma fenda iluminada por uma fonte policromática de LED branco (caixa externa Chromalight), uma lente cromática, um divisor de feixe e um detector linear de alta velocidade (SW-4000M-PMCL). A configuração óptica fornece uma imagem focalizada e um perfil de altura preciso ao longo de uma profundidade de campo alargada. A taxa de aquisição típica atinge 199.500 linhas/s dependendo da configuração.

Benefícios

• Inspeção de qualquer material que reflita luz branca (metal, vidro, plásticos, películas de pintura, líquidos).
• Robustez industrial: cabeça óptica construída exclusivamente com componentes passivos.
• Capacidade de alta velocidade: até 199.500 linhas/s com a câmara line-scan de alta velocidade.
• Detecção em escala micrométrica e perfilamento submicrométrico em configurações adequadas.
• Adequada para Inspeção Óptica Automática (AOI) em linhas OEM.

Aplicações

• Inspeção de vidros automotivos
• Indústria de recipientes e embalagens de vidro
• Indústria de veículos elétricos (inspeção de baterias)
• Medidas roll-to-roll de filmes transparentes e opacos (ex.: tampas de baterias EV, eletrónica flexível)
• Inspeção de riscos e defeitos
• Indústria eletrónica (inspeção de PCB)
• Indústria de semicondutores (inspeção de wafers de silício)
• Indústria de componentes de consumo (CCC)
• Aplicações médicas
• Micromecânica
• Aviação e aeroespacial
• Relojoaria
• Robótica e automação

Versões
As câmaras ChromaLine standard estão disponíveis em cinco versões: NANOVIEW, MICROVIEW, WIREVIEW, DEEPVIEW mk2 e SUPERVIEW. As opções vão desde alta abertura numérica (ex. NA 0,7) até larguras de linha alargadas até 12,85 mm. A resolução lateral mínima pode atingir 0,43 µm na amostra dependendo da óptica; a taxa máxima de aquisição é 199.500 linhas/s. Versões OEM personalizadas estão disponíveis para necessidades específicas de integração.

Características / Especificações técnicas

• Controlador: MC2
• Tecnologia: Confocal Cromático
• Fonte: LED branca (caixa externa, Chromalight)
• Comprimento do feixe de fibra: 5 m
• Temperatura de funcionamento: 0°C - 65°C
• Temperatura de armazenamento: -30°C - 70°C
• Humidade relativa: 5% - 80% HR (sem condensação)
• Tipo de proteção: IP20 (ChromaLight) / IP50 (Corpo)
• Câmara detectora de linhas: SW-4000M-PMCL
• Número de pixels (câmara): 4096
• Número de pixels usados: ≈ 3100
• Tamanho do pixel: 7,5 µm
• Taxa de linhas: até 199,5 kHz
• Interface de controlo e dados: Camera Link (x2)
• Alimentação (câmara): 5 - 24 Vdc
• Potência dissipada (câmara): 5 W
• Alimentação Chromalight (fonte LED): 100 - 240 Vac
• Consumo Chromalight máx/usual: 100 W / 60 W
• Dimensões (corpo da câmara): 235,5 x 184,2 x 255,5 mm
• Peso (corpo da câmara): 4 kg
