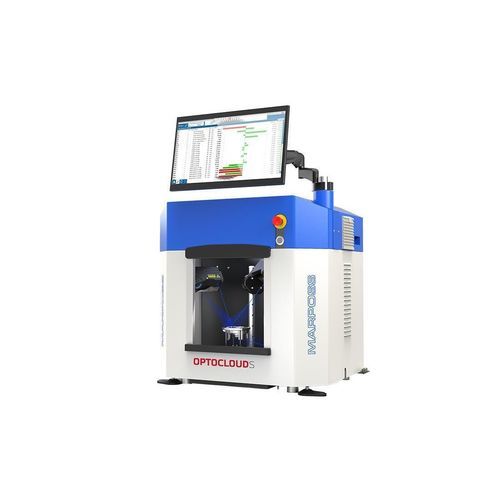

Scanner 3D para a indústria médica OPTOCLOUD S

de bancadaa lasera laser

Visão geral do produto
Optocloud S é um scanner ótico 3D de bancada projetado para inspeção rápida e precisa de pequenas peças planas, cilíndricas e complexas diretamente em ambientes de produção. Permite medição multi-característica em um único ciclo, reduzindo o tempo de inspeção e fornecendo resultados repetíveis de nível metrológico.

Descrição detalhada
Optocloud S integra múltiplos perfilômetros a laser, um eixo rotativo de alta precisão e uma arquitetura óptica otimizada para realizar inspeção completa de 360° das peças sem reposicionamento. Em um único ciclo de medição, o sistema adquire milhões de pontos de diferentes ângulos de visão, reconstruindo a geometria 3D do componente em menos de 30 segundos e permitindo a avaliação simultânea de dezenas de características, inclusive em peças estruturadas ou complexas.

A configuração óptica é adaptada às famílias de peças para maximizar alcance de medição e precisão, mantendo flexibilidade entre diferentes modelos sem trocas de configuração dispendiosas. Projetado para uso industrial, o Optocloud S garante estabilidade a longo prazo e repetibilidade, sendo adequado para controle de qualidade em linha e fora de linha.

O sistema suporta carregamento manual ou automação robótica completa. Em processos automatizados, os resultados de medição podem ser transmitidos diretamente para a rede do cliente para suportar SPC, otimização de processo e retrabalho, permitindo controle de qualidade em malha fechada e integração Industry 4.0.

Aplicações

• Peças de fundição sob pressão (carcaças, suportes, coberturas)
• Componentes laminados, estampados ou conformados (pacotes rotor/estator, peças dobradas)
• Componentes mecânicos (porcas, anéis, peças similares)
• Conjuntos (estatores bobinados, rotores para motores industriais)
• Outras aplicações incluindo componentes ortopédicos, peças aeroespaciais e mais

Benefícios

• Reduz significativamente o tempo de inspeção em processos em linha, aliviando sistemas táteis e MMTs mais lentos
• Elimina múltiplas ferramentas de calibração dedicadas, reduzindo custos de equipamento e espaço ocupado
• Elimina a influência do operador nas medições, garantindo resultados consistentes e repetíveis
• Permite medição confiável de características complexas e delicadas que são difíceis para sistemas táteis (superfícies macias, bobinas, hairpins, materiais laminados)
• Reduz a dependência de MMTs de laboratório ao levar metrologia diretamente para a linha de produção
• Minimiza a necessidade de operadores altamente qualificados graças à aquisição automatizada e programas de medição

Características / especificações técnicas

• Tipo de sistema: Plataforma compacta tudo-em-um de bancada
• Tecnologia de medição: Varredura ótica 3D multi-laser
• Número de sensores: Até 3 perfilômetros a laser
• Eixo da peça: Estágio rotativo de precisão (rotação 360°)
• Tempo de ciclo típico: 30 segundos
• Peso máximo da peça: 20 kg
• Dimensões típicas da peça: Diâmetro: até Ø180 mm; Altura: até 50 mm*
• Tipo de carregamento: Manual ou robotizado
• Integração: Conectividade de rede para transferência automatizada de dados e controle de processo
• Nota: * Diferentes tamanhos de peça e configurações disponíveis mediante pedido.
