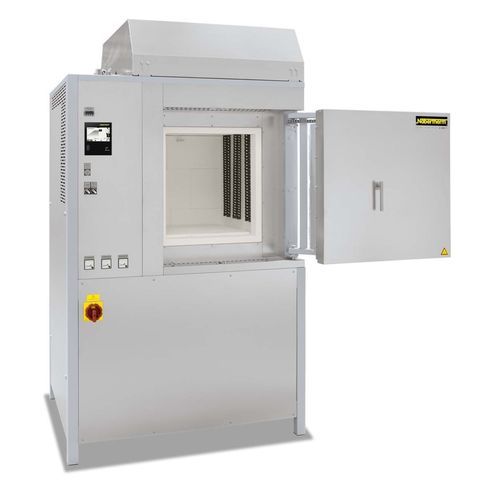

Forno de aquecimento HTC series

de sinterizaçãode laboratórioem aço inoxidável

Visão geral
A série HTC (modelos HTC 16/16 a HTC 450/16) são fornos de câmara de alta temperatura aquecidos por hastes de SiC montadas verticalmente, com aquecimento por ambos os lados. Destinam‑se a processos de sinterização e tratamento térmico com Tmax 1550 °C (temperatura de trabalho recomendada aprox. 50 °C abaixo de Tmax). A construção base é compatível com a linha HT e aceita opcionais de retrofitting.

Função e aplicação
Indicados para aplicações de sinterização (p. ex. óxido de zircónio) e processos que exigem interação reduzida entre a carga e os elementos de aquecimento. Pontos construtivos incluem isolamento de teto de longa duração, isolamento em fibra com reforço especial e opções para purga de gás e gestão de evacuação, adequadas a ambientes de produção industrial.

Características

• Tmax 1550 °C; temperatura de trabalho recomendada ≈50 °C abaixo de Tmax para limitar o desgaste
• Aquecimento por ambos os lados através de hastes SiC montadas verticalmente
• Carcaça ventilada de dupla parede em aço inoxidável para baixa temperatura superficial e estabilidade estrutural
• Isolamento em fibra com reforço especial e suspensão de teto (não utiliza RCF/lã de silicato de alumínio)
• Uniformidade de temperatura a 1450 °C até ±6 °C (DIN 17052‑1)
• Porta basculante paralela guiada por corrente para abertura/fecho definidos sem danificar o isolamento
• Construção de duas portas (frente/trás) disponível para modelos maiores
• Vedação em labirinto para minimizar perdas de calor na área da porta
• Chão reforçado para proteger o isolamento e suportar cargas pesadas (ex.: 5 kg/dm²)
• Válvula de escape de vapor no teto com abas motorizadas e capuz inox como interface à extracção do cliente
• Controlador P570 (touch, 50 programas × 40 segmentos) e NTLog Basic para gravação de dados por USB

Especificações técnicas (selecionadas)
HTC 16/16 | Tmax 1550 °C | Interior 200 × 300 × 260 mm | Volume 16 l | Exterior 820 × 690 × 1860 mm | Potência de aquecimento 12,0 kW | Potência ligada 16,5 kW | Trifásico | Peso 220 kg
HTC 40/16 | Tmax 1550 °C | Interior 300 × 350 × 350 mm | Volume 40 l | Exterior 1010 × 800 × 1990 mm | Potência de aquecimento 12,0 kW | Potência ligada 16,5 kW | Trifásico | Peso 420 kg
HTC 64/16 | Tmax 1550 °C | Interior 400 × 400 × 400 mm | Volume 64 l | Exterior 1140 × 890 × 2040 mm | Potência de aquecimento 18,0 kW | Potência ligada 41,5 kW | Trifásico | Peso 660 kg
HTC 128/16 | Tmax 1550 °C | Interior 400 × 800 × 400 mm | Volume 128 l | Exterior 1140 × 1280 × 2040 mm | Potência de aquecimento 26,0 kW | Potência ligada 61,0 kW | Trifásico | Peso 550 kg
HTC 160/16 | Tmax 1550 °C | Interior 500 × 550 × 550 mm | Volume 160 l | Exterior 1250 × 1040 × 2260 mm | Potência de aquecimento 21,0 kW | Potência ligada 40,0 kW | Trifásico | Peso 535 kg
HTC 276/16 | Tmax 1550 °C | Interior 500 × 1000 × 550 mm | Volume 276 l | Exterior 1340 × 1600 × 2290 mm | Potência de aquecimento 36,0 kW | Potência ligada 73,0 kW | Trifásico | Peso 1300 kg
HTC 450/16 | Tmax 1550 °C | Interior 500 × 1150 × 780 mm | Volume 780 l | Exterior 1380 × 1820 × 2570 mm | Potência de aquecimento 64,0 kW | Potência ligada 118,0 kW | Trifásico | Peso 1450 kg

Equipamento adicional

• Sistema de arrefecimento controlado (gradiente de temperatura ou caudal de ar fresco predefinido, comutável por segmentos)
• Passagem para termopar com tampa roscada e termopar calibrado
• Ligação para gás de proteção para lavagem com gases não inflamáveis (não totalmente estanque)
• Sistema automático de fornecimento de gás com eletroválvula e rotâmetro, controlável pelo controlador
• Isolamento do piso com tijolos refratários para cargas mais altas (Tmax até 1700 °C)
• Porta elevatória e bloqueio automático com contacto de porta
• Proteção dos elementos de aquecimento contra danos mecânicos; variantes especiais para aplicações específicas
• Interface Ethernet

Especificações

• Método de aquecimento: hastes SiC montadas verticalmente, aquecimento bilateral
• Isolamento: fibra com reforço especial; isolamento de teto suspenso; sem materiais RCF
• Construção: carcaça ventilada de dupla parede em aço inoxidável; piso reforçado; vedação em labirinto
• Controlo & dados: P570 touch (50 programas × 40 segmentos); NTLog Basic (USB)
• Opções de processo: purga com gás protector, alimentação automática de gás, passagens para termopares, sistemas de arrefecimento, isolamento de piso em tijolo refratário
• Uniformidade de temperatura: ±6 °C a 1450 °C (DIN 17052‑1)
