Forno de calibração HFL series

de fusãode aquecimentode laboratório

Visão geral
Os fornos de alta temperatura HFL 16/16 – HFL 160/17 apresentam um revestimento robusto em tijolos refratários leves com isolamento posterior especial. Projetados para processos que possam gerar gases ou ácidos agressivos (por exemplo, fusão de vidro), permitem temperaturas máximas de 1600 °C ou 1700 °C dependendo do modelo. O piso do forno é construído em tijolos refratários leves para suportar cargas mais elevadas. O NTLog Basic para controladores Nabertherm possibilita o registo de dados de processo em USB.

Principais características / Função e equipamentos

• Série HFL: semelhante aos fornos HT, mas com revestimento em tijolos refratários para condições de processo agressivas.
• Tmax: 1600 °C ou 1700 °C (dependendo do modelo).
• Elementos de aquecimento: disiliceto de molibdénio (MoSi2).
• Isolamento robusto em tijolos refratários leves com isolamento posterior especial.
• Piso do forno em tijolos refratários leves para maiores capacidades de carga.
• Aplicação definida nos limites das instruções de utilização.
• NTLog Basic para registo de dados de processo via pen USB.

Equipamento adicional

• Sistema de arrefecimento para arrefecer o forno com um gradiente de temperatura definido ou com um volume de ar fresco predefinido; modos comutáveis por segmentos através da função extra do controlador.
• Entrada para termopar com tampa de rosca.
• Termopares para controlo de aquecimento com certificado de calibração.
• Ligueção para gás de proteção para purga com gases de processo não inflamáveis (não totalmente estanque ao gás).
• Sistema automático de fornecimento de gás com electroválvula e rotâmetro, controlado pela função extra do controlador.
• Opções de porta elevatória ou de abertura paralela e fecho automático com contacto de porta.
• Protectores para elementos de aquecimento contra danos mecânicos (opcional).
• Interface Ethernet.

Legendas da galeria

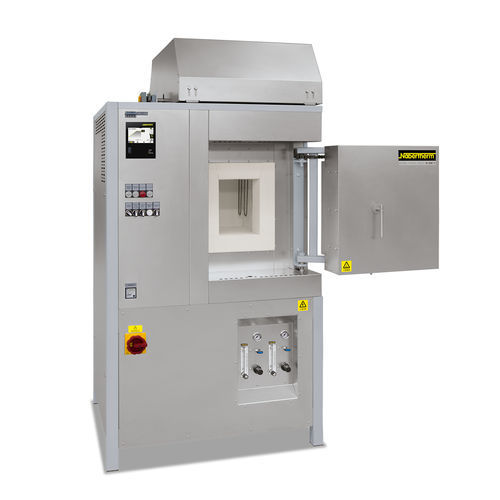

• Forno HFL 16/17 DB50 com sistema de fornecimento de gás.
• HFL 16/17 DB50 com sistema de fornecimento de gás (vista alternativa).
• Sistema automático de fornecimento de gás com electroválvula e rotâmetro.
• Entrada para termopar na cobertura com tripé.
• Tijolos refratários leves e elementos de aquecimento MoSi2.
• Proteção opcional dos elementos de aquecimento para evitar danos mecânicos durante carregamento/descarregamento.

Especificações técnicas (excerto)
Modelo | Tmax (°C) | Dimensões internas L x P x A (mm) | Volume (l) | Dimensões externas L x P x A (mm) | Potência ligada (kW) | Ligação | Peso (kg)
HFL 16/16 | 1600 | 200 x 300 x 260 | 16 | 1010 x 890 x 1990 | 12,5 | trifásico | 530
HFL 40/16 | 1600 | 300 x 350 x 350 | 40 | 1140 x 940 x 2260 | 12,5 | trifásico | 735
HFL 64/16 | 1600 | 400 x 400 x 400 | 64 | 1240 x 990 x 2310 | 18,5 | trifásico | 910
HFL 160/16 | 1600 | 500 x 550 x 550 | 160 | 1410 x 1240 x 2490 | 21,5 | trifásico | 1290
HFL 16/17 | 1700 | 200 x 300 x 260 | 16 | 1010 x 890 x 1990 | 12,5 | trifásico | 530
HFL 40/17 | 1700 | 300 x 350 x 350 | 40 | 1140 x 940 x 2260 | 12,5 | trifásico | 735
HFL 64/17 | 1700 | 400 x 400 x 400 | 64 | 1240 x 990 x 2310 | 18,5 | trifásico | 910
HFL 160/17 | 1700 | 500 x 550 x 550 | 160 | 1410 x 1240 x 2490 | 21,5 | trifásico | 1290

Notas
As dimensões exteriores variam quando o forno está equipado com acessórios adicionais. Em algumas variantes o aquecimento funciona apenas entre duas fases. A potência ligada indicada refere-se ao forno padrão e pode aumentar com opções adicionais.

Características / Especificações técnicas

• Tecnologia de aquecimento: elementos de aquecimento em disiliceto de molibdénio (MoSi2).
• Isolamento: tijolos refratários leves com revestimento posterior especial; variantes com isolamento em fibra estão disponíveis para modelos relacionados.
• Piso do forno: tijolos refratários leves para suportar cargas mais altas.
• Controlador / registo de dados: NTLog Basic via USB.
• Opções: purga com gás de proteção, sistema automático de fornecimento de gás, termopares calibrados, sistema de arrefecimento com gradiente controlado, proteções para elementos de aquecimento, porta elevatória/abertura paralela, fecho automático, interface Ethernet.
• Vários tamanhos e modelos disponíveis; consultar a tabela técnica para dimensões, volumes, potências e pesos.
