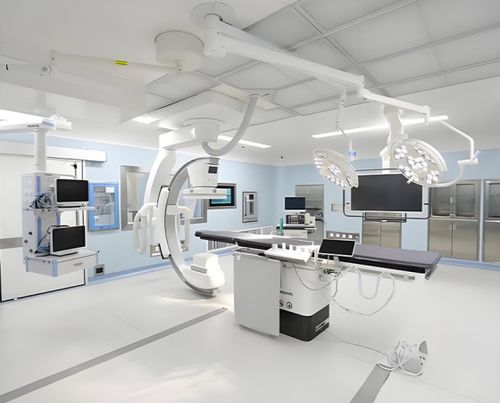

Sala de radiologia para ressonância magnética

ISO classe 7com blindagem magnéticacom filtro HEPA

Visão geral do projeto
Reforma e reconstrução de uma sala cirúrgica híbrida de RM intervencionista 1,5T e áreas de suporte. O escopo inclui acabamentos de sala limpa, estruturas não magnéticas, blindagem RF, piso estéril, paredes e tetos antibacterianos, acessórios médicos não magnéticos, finalização de HVAC para ar limpo, redução de ruído e controle de poeira para sala principal, sala de equipamentos, corredor e áreas de buffer. A sala é projetada para exames RM 1,5T e procedimentos cirúrgicos combinados e deve atender normas de limpeza, controle de infecções hospitalares, segurança magnética e blindagem RF.

Preparação da construção

• Verificação in loco das dimensões estruturais, cota do piso, capacidade de carga, posicionamento de equipamentos, passagens de blindagem e pontos HVAC; confirmar adequação da base civil.
• Controle rigoroso de materiais: apenas componentes não magnéticos, grau médico, antibacterianos e específicos para sala cirúrgica; materiais ferrosos proibidos; submissão de materiais para aprovação prévia.
• Setorização dos trabalhos para acabamentos de sala limpa, blindagem e decoração com controle de poeira e contaminação para manter os níveis de limpeza.
• Orientações técnicas às equipas sobre montagem não magnética, soldagem de blindagem, acabamentos de borda limpa e métodos de construção asséptica.

Procedimentos chave de construção
3.1 Construção do piso (Pavimento cirúrgico estéril)

• Preparar e nivelar a base; aplicar tratamentos impermeáveis e de barreira à humidade multicamadas para prevenir humidade e proliferação microbiana.
• Reforço e nivelamento de precisão dos percursos e bases de equipamentos para suportar o deslocamento do RM e a estabilidade da mesa operatória.
• Instalar pavimento contínuo não magnético, antibacteriano e antiestático com cantos internos curvos; resistente a desinfetantes e fácil de limpar conforme códigos de limpeza de sala operatória.

3.2 Construção do sistema de blindagem RF (Trabalhos centrais de RM)

• Construir invólucro RF hexaédrico totalmente fechado com soldas contínuas; eliminar juntas frias e folgas para garantir integridade da blindagem.
• Instalar portas de blindagem RM dedicadas e janelas de observação com contatos de lâmina e tolerâncias sobrepostas para evitar fugas electromagnéticas.
• Selar todas as penetrações (ventilação, alimentação, água, sinais) com janelas guia de onda e filtros RF para evitar interferência e artefactos na imagem.

3.3 Revestimento de paredes e tetos em sala limpa

• Montar painéis de aço colorido antibacterianos não magnéticos com juntas apertadas e sem folgas; painéis resistentes a iodopovidona, álcool e desinfetantes médicos.
• Instalar sistemas de teto leves não magnéticos integrados com dutos de suprimento e retorno para manter o fluxo de ar exigido.
• Utilizar acabamentos, fixações e cantos dedicados não magnéticos para evitar interferência magnética e garantir superfícies assépticas.

3.4 Instalação de equipamentos auxiliares de sala limpa e não magnéticos

• Instalar luminárias, suportes de lâmpadas sem sombra, tomadas e caixas de junção com produtos médicos certificados não magnéticos, dispostos segundo o fluxo funcional da sala.
• Adequar os sistemas de purificação e ar fresco à envoltura de blindagem para preservar ventilação e filtração sem comprometer a integridade RF.
• Completar selagem hermética, controlo de poeira, redução de ruído e acabamentos antibacterianos para fornecer condições estáveis de temperatura, humidade e baixo ruído para cirurgia.

Medidas de controlo de qualidade

• Tolerância zero a materiais ferromagnéticos em obra para prevenir distorção do campo magnético, artefactos de imagem e riscos para os equipamentos.
• Inspecionar a integridade da blindagem em soldas, juntas de portas/janelas e penetrações para prevenir fugas RF e crosstalk.
• Verificar acabamentos de sala limpa: painéis contínuos, cantos curvos, superfícies sem poeira e resistência a desinfetantes para cumprir requisitos assépticos.
• Validar compatibilidade das funções híbridas: operação cirúrgica, ambiente estéril, desempenho de imagem RM e blindagem electromagnética.

Critérios de aceitação

• Atenuação da blindagem RF ≥ 80 dB a 100 MHz sem fugas electromagnéticas detectáveis e imagens RM sem artefactos.
• Estrutura interna totalmente não magnética sem fixações ferromagnéticas expostas, compatível com operação segura de equipamentos RM 1,5T.
• Sala conforme Classe 10.000 de limpeza com desempenho antibacteriano, à prova de pó e antiestático segundo controle de infeções hospitalares.
• Todas as juntas de blindagem, sala limpa e acabamentos devem passar inspeção e documentação técnica completa deve ser fornecida ao hospital, fabricante e organismos de teste terceiros.

Especificações técnicas

• Categoria: Suporte radiofarmacêutico
• Uso previsto: exames RM 1,5T e operações cirúrgicas
• Eficácia do blindagem RF: ≥ 80 dB @ 100 MHz
• Segurança magnética: estrutura totalmente não magnética adequada para 1,5T
• Limpeza: padrão de sala operatória Classe 10.000
• Pavimento: sem juntas, não magnético, antibacteriano, antiestático, cantos curvos, resistente a desinfetantes
• Blindagem: invólucro hexaédrico soldado em contínuo; aberturas seladas com janelas guia de onda e filtros RF
• Portas/Janelas: portas de blindagem RM dedicadas e janelas de observação com contatos de lâmina
• Materiais: não magnéticos, antibacterianos, específicos para sala operatória; materiais ferromagnéticos proibidos
• Documentação: documentação técnica completa para hospital, fabricante e testes de terceiros
