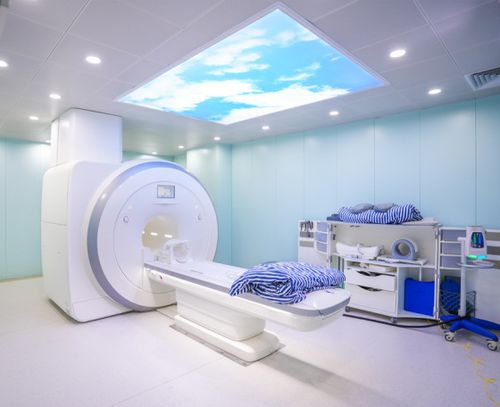

Sala para ressonância magnética

em aço inoxidávelcom blindagem magnéticainsonorizada

Visão geral do projeto
O projeto abrange o blindagem RF e a renovação interior de uma sala de ressonância magnética (RM) supercondutora 1,5T em hospital. O escopo inclui a sala do ímã (sala de exame), sala de controle, execução do blindagem RF, tratamento da base do piso, acabamentos de paredes e teto, instalação de acessórios não magnéticos, controlo de ruído, tratamento contra humidade e acabamento de juntas.

Indicadores técnicos principais
Efetividade de blindagem: ≥80 dB a 100 MHz. Sala integral com estrutura não magnética e sem fixações ferromagnéticas. Trabalhos em conformidade com normas de controlo de infeção hospitalar e requisitos de aceitação do equipamento RM.

Preparação da construção

• Verificar in loco dimensões da sala, capacidade de carga estrutural, cotas e pontos MEP (mecânico, elétrico, canalização); confirmar que as fundações e desenhos de blindagem atendem aos requisitos de obra.
• Todos os materiais recebidos devem ser produtos médicos certificados não magnéticos; materiais ferromagnéticos são estritamente proibidos. Realizar inspeção e aprovação prévia dos materiais.
• Definir zonas de construção independentes para trabalhos de blindagem, acabamentos e instalação de acessórios; planear sequência de operações para proteger áreas finalizadas, controlar pó e ruído, e garantir segurança no local.
• Promover briefing técnico para a equipa sobre normas de soldagem do blindagem RF, selagem de juntas e procedimentos de instalação não magnética.

Procedimentos construtivos principais
3.1 Base e piso

• Nivelar e compactar a base; instalar camadas duplas impermeáveis e contra humidade com rebordos nas paredes para proteger equipamentos da humidade.
• Preparar e reforçar a base do equipamento para satisfazer os requisitos de carga e de absorção de vibração/impacto do sistema RM.
• Assentar pavimento médico antistático não magnético sem juntas visíveis, resistente a desinfetantes e de fácil limpeza, cumprindo os requisitos de higiene médica.

3.2 Trabalhos de blindagem RF (procedimento central)

• Construir uma envoltória de blindagem RF hexaédrica fechada com painéis de blindagem de alta qualidade, soldados por completo; garantir painéis planos e soldaduras contínuas sem juntas frias ou falhas.
• Formar um corpo de blindagem integral para paredes, teto e piso com emendas sobrepostas apertadas para garantir integridade estrutural e eletromagnética.
• Instalar portas blindadas RF e janelas de observação com juntas de aresta e sobreposições de blindagem de dimensão qualificada.
• Vedação de todas as penetrações com janelas guia‑onda e filtros RF para impedir fugas eletromagnéticas e preservar o desempenho do blindagem.

3.3 Acabamentos de paredes e tetos

• Montar painéis médicos antibacterianos não magnéticos em aço pré‑pintado ou painéis em aço inoxidável 304 não magnético nas paredes com juntas apertadas; superfícies resistentes a desinfetantes e em conformidade com requisitos de controlo de infeções.
• Instalar placas de teto leves não magnéticas preenchidas com material acústico retardador de chama para reduzir ruído operacional e manter ambiente silencioso.
• Todos os rodapés, parafusos de fixação e ferragens devem ser peças especiais não magnéticas para evitar artefactos de imagem e riscos de segurança causados por metais ferromagnéticos.

3.4 Instalações auxiliares

• Utilizar luminárias médicas, tomadas, interruptores e caixas de ligação não magnéticas com layout e cabeamento padronizados.
• Adaptar saídas de ventilação e ar condicionado à estrutura de blindagem para garantir circulação de ar sem comprometer a integridade do blindagem.
• Concluir trabalhos de redução de ruído, proteção contra pó e acabamentos finais para criar um espaço limpo conforme normas de construção médica.

Medidas de controlo de qualidade

• Controle de materiais não magnéticos: materiais ferromagnéticos são proibidos no local; todos painéis, ferragens e fixações devem ser certificados como não magnéticos.
• Integridade do blindagem: controlar pontos fracos como soldaduras, juntas de portas/janelas e penetrações para eliminar fugas eletromagnéticas e cumprir o desempenho especificado.
• Qualidade de construção: assegurar painéis planos, juntas uniformes e conexões apertadas; verificar impermeabilização, desempenho acústico e absorção de choques para operação de longo prazo.
• Conformidade: executar o projecto de acordo com códigos de construção de salas de radiologia, regulamentos de controlo de infeção hospitalar e requisitos do fabricante do RM.

Critérios de aceitação

• Teste de blindagem: ≥80 dB a 100 MHz sem fugas eletromagnéticas mensuráveis.
• Verificação não magnética: não deve haver componentes ferromagnéticos expostos ou fixações magnéticas na sala.
• Acabamentos: paredes, pisos e tetos devem ser lisos, limpos e cumprir desempenho de impermeabilização, acústica e proteção contra poeira para uso médico prolongado.
• Juntas e selagens: todas as juntas de blindagem, portas, janelas e penetrações devem passar inspeção; preparar documentação técnica completa para entrada de equipamentos e aceitação hospitalar.

Especificações técnicas

• Efetividade de blindagem: ≥80 dB a 100 MHz
• Estrutura: design totalmente não magnético (sem fixações ferromagnéticas)
• Envoltória de blindagem: blindagem RF hexaédrica fechada com soldadura completa e emendas sobrepostas
• Juntas portas/janelas: juntas de aresta com sobreposição de blindagem qualificada
• Vedação de penetrações: janelas guia‑onda e filtros RF para prevenir fugas
• Piso: base dupla impermeável/anti‑humidade e pavimento médico antistático não magnético resistente a desinfetantes
• Base do equipamento: nivelada e reforçada para cumprir requisitos de carga e absorção de choque
• Acabamento paredes/teto: painéis antibacterianos não magnéticos ou aço inoxidável 304 não magnético; materiais de teto acústicos retardadores de chama
• Instalações auxiliares: luminárias médicas, tomadas, interruptores e caixas de junção não magnéticas
