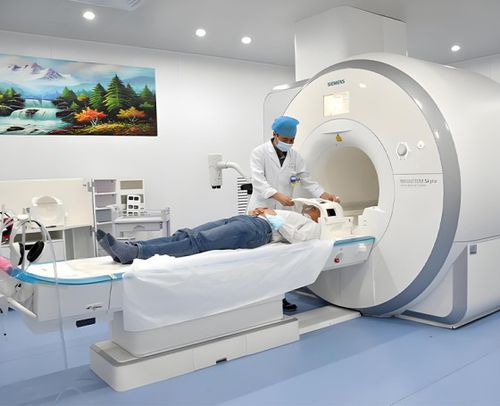

Sala para estabelecimento de saúde

para o setor médicopara ressonância magnéticaintegrada

Visão geral do produto
A construção abrange o blindagem completo e acabamento interior da sala de ressonância magnética 3.0T, da sala de equipamentos e das áreas auxiliares, combinando blindagem eletromagnética e proteção contra radiações ionizantes para atender aos requisitos de instalações médicas.

1. Escopo da construção
O projeto inclui blindagem integrada eletromagnética e contra radiações ionizantes e acabamento completo de paredes, teto, piso, portas, janelas de observação, passagens de tubulação, HVAC, instalações elétricas, iluminação, prevenção de incêndio e sistemas de segurança para a sala de RM e espaços associados.

2. Principais conteúdos e procedimentos
2.1 Trabalhos centrais de blindagem eletromagnética

• Paredes & Teto: chapas de aço inoxidável 304 ou 316 totalmente soldadas nas seis superfícies (paredes, teto, piso) formando uma gaiola de Faraday integrada com eficácia de blindagem ≥90 dB.
• Portas blindadas: portas eletromagnéticas de aço inoxidável de folha simples ou dupla com tiras de vedação condutivas para assegurar conexão eletromagnética sem vazamentos entre folha e batente.
• Janela de observação blindada: janela blindada em malha inox instalada na posição de observação para visão sem distorção preservando a performance de blindagem.
• Tratamento de tubulações: todas as penetrações (dutos de ar condicionado, tubulações de combate a incêndio, cabos de alimentação e sinal) recebem tratamento de blindagem com janelas guia-onda e saídas guia-onda para impedir vazamento de sinal.

2.2 Trabalhos de proteção contra radiação ionizante
De acordo com a avaliação ambiental, chapas de chumbo (≥2,0 mm Pb) ou materiais de blindagem equivalentes são aplicados no lado interno ou externo da camada de blindagem eletromagnética em paredes, teto e piso para atenuar a radiação dispersa gerada pelo equipamento de RM.

2.3 Trabalhos de piso

• A capacidade de carga do piso é dimensionada para atender ≥5 kN/m² conforme especificações do equipamento.
• Piso em PVC antiestático (espessura ≥2 mm) instalado para evitar acumulação de eletricidade estática que possa afetar equipamentos sensíveis.

2.4 Acabamentos de paredes & teto
Painéis de aço pré-pintado fáceis de limpar ou painéis compósitos de alumínio, ambientalmente compatíveis, são utilizados para os acabamentos de paredes e teto a fim de manter higiene e aparência estética.

2.5 Sistema de ar condicionado & ar fresco

• Sistema de ar condicionado de precisão com temperatura e umidade constantes para manter a temperatura interna em 20–24 ℃ e umidade relativa em 40%–60% para operação estável do RM.
• Sistema independente de fornecimento de ar fresco configurado para manter o ar interno limpo e pressão positiva leve para evitar a entrada de poeira externa.

2.6 Sistema elétrico & de iluminação

• Alimentação dedicada e estável com UPS de alto desempenho para garantir desligamento seguro e continuidade em caso de perturbações elétricas.
• Iluminação LED tipo purificação, anti-ofuscamento e sem cintilação, proporcionando iluminação uniforme e adequada para uso clínico.

2.7 Proteção contra incêndio & segurança

• Sistemas de alarme de incêndio e supressão por gás em conformidade com os códigos de edificações médicas.
• Sistemas de controle de acesso e monitoramento instalados no local.

Especificações técnicas

• Tipo de produto: decoração de sala blindada para RM (blindagem eletromagnética + proteção contra radiações ionizantes).
• Material de blindagem eletromagnética: chapas de aço inoxidável 304 ou 316, construção em gaiola de Faraday soldada.
• Eficácia de blindagem eletromagnética: ≥90 dB.
• Blindagem contra radiação: chapas de chumbo ≥2,0 mm Pb (ou materiais equivalentes) aplicadas em paredes, teto e piso.
• Capacidade de carga do piso: ≥5 kN/m².
• Acabamento do piso: piso PVC antiestático, espessura ≥2 mm.
• Portas: portas blindadas eletromagnéticas em aço inoxidável de folha simples ou dupla com vedação condutiva.
• Janela de observação: janela blindada com malha em aço inox.
• Tratamento de tubulações: janelas guia-onda e saídas guia-onda para todas as penetrações.
• HVAC: temperatura 20–24 ℃; umidade relativa 40%–60%; ar fresco independente; ligeira pressão positiva.
• Energia: alimentação dedicada e estável com suporte UPS.
• Iluminação: lâmpadas LED anti-ofuscamento e sem cintilação tipo purificação.
• Incêndio & segurança: alarme de incêndio, supressão por gás conforme código médico, controle de acesso e monitoramento.
