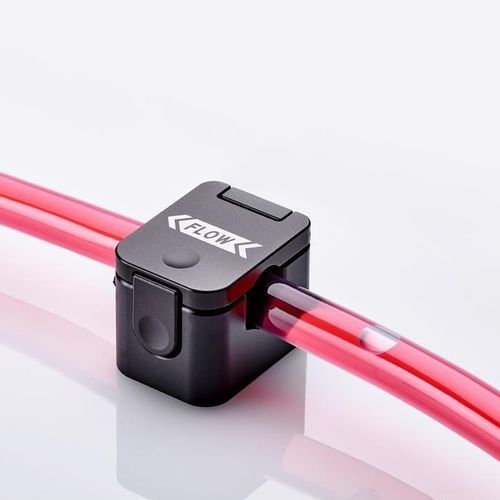

Sensor de fluxo SONOFLOW® CO.56 Pro V2.0

para o setor médicoultrassônico

Visão geral
Os sensores híbridos SONOFLOW® CO.56 Pro V2.0 e SONOFLOW® CO.56 combinam medição precisa de fluxo e detecção fiável de bolhas de ar em tubagem médica preenchida com líquido. Estes sensores clamp-on não invasivos e sem contacto permitem integração simples: podem ser fixados na tubagem ou montados em dispositivos médicos sem contacto com o meio e são concebidos para cumprir elevados requisitos de segurança na tecnologia médica. Eletrónica integrada e processamento a bordo asseguram pequena dimensão.

Benefícios do produto

• Medição de fluxo combinada com detecção de bolhas
• Monitorização de fluido não invasiva e de alta precisão
• Deteção sem contacto de bolhas de ar em sistemas de tubagem
• Projetado especificamente para aplicações médicas
• Longa vida útil e eletrónica integrada (sem placa eletrónica externa necessária)

Principais características

• Sensor híbrido: medição de fluxo e detecção de bolhas simultâneas
• Versão leve suspensa para colocação na tubagem (SONOFLOW® CO.56 Pro V2.0)
• Versão compacta para montagem fixa em dispositivos médicos (SONOFLOW® CO.56)
• Diferentes tamanhos de sensor para cobrir uma ampla gama de diâmetros de tubagem médicos standard
• Placa eletrónica integrada e microprocessador
• Interface serial RS-485 (opera até 12 sensores em cadeia)
• Ferramenta de software opcional para parametrização e visualização

Segurança e design

• Arquitetura à prova de falhas com autotestes cíclicos e watchdog garantindo saídas funcionais em caso de erro
• Procedimento de teste inicial após energização ou reinício do software
• Elevada estabilidade eletromagnética e isolamento até 1000 V (funcionalidades avançadas de segurança no SONOFLOW® CO.56 Pro V2.0)
• Classificação: CF (cardiac floating) para SONOFLOW® CO.56 Pro V2.0
• Sem peças mecânicas em contacto com o meio (protege as células sanguíneas; contribui para garantir a esterilidade do sistema)

Eletrónica e princípio de medição

• Placa eletrónica integrada e microprocessador
• Interface RS-485 para rede e operação de múltiplos sensores
• Medição bidirecional do fluxo baseada no princípio do tempo de trânsito por ultrasons
• Detecção de bolhas por tecnologia de transmissão

Aplicações

• Sistemas de suporte de vida extracorporal (ECLS)
• Máquinas coração-pulmão e ECMO
• Sistemas de suporte cardíaco
• Sistemas de perfusão
• Sistemas de transporte de órgãos
• Dispositivos de cirurgia assistida por robô

Downloads (documentação disponível)
Folhetos de produto, brochuras e fichas técnicas disponíveis para SONOFLOW® CO.56 Pro V2.0 e SONOFLOW® CO.56.

Características técnicas

• Princípio de medição: Ultrassons
• Método de medição: Combinação de medição de fluxo e deteção de bolhas
• Instalação: SONOFLOW® CO.56 Pro V2.0 — suspenso na tubagem, opção de integração; SONOFLOW® CO.56 — integrado / montagem fixa
• Tubagem (exemplos): SONOFLOW® CO.56 Pro V2.0 — 1/4" × 1/16" | 1/4" × 3/32" | 3/8" × 3/32"; SONOFLOW® CO.56 — 4 mm ... 16 mm
• Material - Tubo: PVC; SONOFLOW® CO.56 compatível adicionalmente com silicone, PTFE, PFA, FEP, TPE, Tygon, PE, etc.
• Material - Sensor: Alumínio (CO.56 Pro V2.0: preto; CO.56: vermelho, cinza)
• Peso: CO.56 Pro V2.0 — aprox. 100 g; CO.56 — aprox. 120 g ... 145 g dependendo do tamanho
• Interfaces: RS-485
• Classe de proteção: IP67
• Normas de segurança: IEC 60601-1 (segurança médica, 3.ª ed.), IEC 60601-1-2 (CEM, 4.ª ed.), IEC 61157 (emissão acústica), RoHS 2011/65/EU
