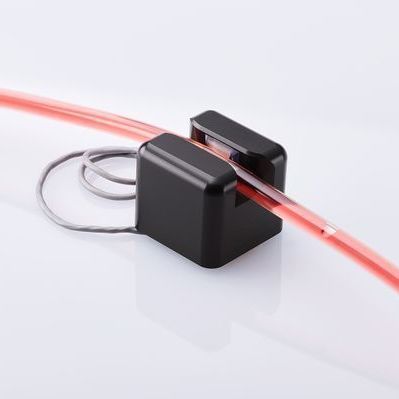

Sensor de gás SONOCHECK® ABD

para o setor médicominiaturaultrassônico

Descrição do produto
Os sensores de bolhas de ar SONOCHECK, modelos ABD05 e ABD07, foram projetados para aplicações médicas com requisitos de segurança elevados. Os sensores detectam sem contato bolhas de ar e gás em tubos por onde circulam fluidos como sangue, plasma, água ou soluções salinas e também fornecem indicação de molhado/seco. Em sistemas médicos, os sensores têm como função principal proteger o paciente contra infusão de ar perigosa.

Vantagens do produto

• Diversos conceitos de segurança
• Medição ultrassônica sem contato
• Não requer meio de acoplamento
• Design compacto e modular
• Eletrônica integrada; não é necessária placa eletrônica externa
• Deteção de microbolhas específica para a aplicação
• Sem necessidade de manutenção e sem desgaste
• Software opcional para configuração e teste dos sensores

Características
Integração Plug & Play simples

• Design compacto e modular para aplicações com altos requisitos de higiene
• Inserção simples dos tubos no sensor sem meio de acoplamento
• Adaptação automatizada a condições acústicas dinâmicas

Sensores inteligentes com arquitetura de segurança moderna

• Tecnologia inteligente de transmissão ultrassônica
• Design de canal único com autoteste cíclico (dependendo do tipo)
• Arquitetura de segurança fail-safe avançada com autotestes contínuos sem intervalos cegos (dependendo do tipo)
• Construção redundante com duas cerâmicas receptoras e eletrônica (dependendo do tipo)
• Algoritmo assimétrico para adaptação dinâmica e ajuste do estado operacional ideal

Aplicações

• Diálise e transfusão
• Máquinas coração-pulmão e ECMO
• Separadores de sangue
• Sistemas de diagnóstico
• Transporte de órgãos e medicina de transplantes

Dados técnicos (excerto)
Característica | SONOCHECK ABD05 | SONOCHECK ABD07
Autoteste cíclico | ✓ | ✓
Arquitetura fail-safe | ✓ | -
Eletrônica integrada | ✓ | ✓
Alimentação | 5 VDC | 5 VDC
Software | ✓ | ✓
Saídas - TTL Logic | ✓ | ✓
Saídas - Serial | ✓ | ✓
Saídas - PWM | ✓ | ✓
Certificação RoHS / REACH | ✓ | ✓
Miniaturização | - | ✓

Características / Especificações técnicas

• Séries/modelos: SONOCHECK ABD05, SONOCHECK ABD07 (parte da série SONOCHECK® ABD)
• Deteção ultrassônica sem contato de bolhas de ar e gás em tubagens
• Exemplos de meios detectáveis: sangue, plasma, água, soluções salinas
• Indicação molhado/seco disponível
• Funções de segurança: autoteste cíclico; dependendo do modelo arquitetura fail-safe e hardware redundante
• Saídas: TTL logic, interface serial, PWM
• Eletrônica integrada; sem necessidade de placa eletrônica externa
• Alimentação: 5 VDC
• Conformidade RoHS / REACH
• Sem manutenção e sem desgaste
