Bomba de dosagem 700

para a indústria farmacêuticapara líquidosde vazão regulável

Visão geral

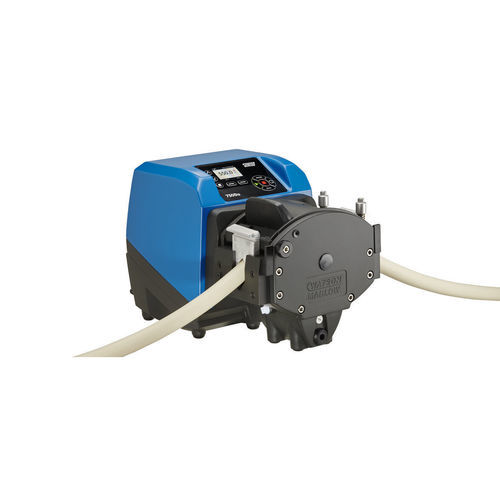

As bombas peristálticas de processo 730SN, 730UN, 730DuN e 730BpN são fornecidas com cabeças de bomba para tubulação contínua ou elementos tubulares. As bombas da série 730 oferecem múltiplas opções de controlo de acionamento, ecrã a cores e menus intuitivos que fornecem indicação visual do estado e exigem poucas teclas.

Opções de cabeça de bomba disponíveis como standard

• 720R cabeça simples para tubagem contínua
• 720RE cabeça simples para elementos tubulares
• 720RX e 720REX cabeças gémeas de extensão

Características e benefícios

• Ecrã a cores e menus intuitivos para indicação visual do estado e operação simples
• Vazões desde 0,12 L/h (0,03 USGPH) até 3300 L/h (872 USGPH)
• Intervalo de controlo de velocidade 3.600:1 de 0,1 a 360 rpm em incrementos de 0,1 rpm
• Teclado com bloqueio PIN de 3 níveis
• Unidades carenadas IP66 (NEMA 4X)
• Tensão dupla 115/230 V 50/60 Hz
• Opções de controlo: Analógico/Digital remoto, RS485, PROFIBUS®, PROFINET®, SCADA e EtherNet/IP™

Resumo técnico
Vazão máx.: 3300 L/h
Vazão mín.: 0,12 L/h
Vazão máx.: 872 USGPH
Vazão mín.: 0,03 USGPH
Rácio de controlo de velocidade: 3600:1
Temperatura de operação: 5 °C a 40 °C (40 °F a 104 °F)
Tipos de controlo: EtherNet/IP™, PROFIBUS®, PROFINET®, Analógico/Digital remoto, RS485, SCADA
Normas: CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (para tubagens Marprene e elementos LoadSure)
Índice de protecção do drive: IP66, NEMA 4X
Alimentação: 100 V a 120 V / 200 V a 240 V 1ph 50/60 Hz 350 VA
Tamanhos de diâmetro de tubagem compatíveis: 9,6, 12,7, 15,9, 19, 25,4 mm

Tabelas de desempenho (destaques)
720R cabeças simples (tubagem contínua) — vazões máximas exemplares a 360 rpm: 9,6 mm: 420 L/h (111 USGPH); 12,7 mm: 780 L/h (206 USGPH); 15,9 mm: 1100 L/h (291 USGPH); 19,0 mm: 1500 L/h (396 USGPH); 25,4 mm: 2000 L/h (528 USGPH).
720RE elementos LoadSure — vazões máximas exemplares a 360 rpm: 9,6 mm: 420 L/h (111 USGPH); 12,7 mm: 780 L/h (206 USGPH); 15,9 mm: 1100 L/h (291 USGPH); 19,0 mm: 1500 L/h (396 USGPH); 25,4 mm: 2000 L/h (528 USGPH).
As cabeças gémeas de extensão 720RX / 720REX e as configurações twin podem fornecer até 3300 L/h (872 USGPH) com maiores diâmetros dependendo da pressão de descarga e das velocidades máximas seguras. (Nota: a velocidade máxima é reduzida com o aumento da pressão de descarga para garantir funcionamento seguro.)

Especificações técnicas (alcance e detalhes do drive)

• Número de rolos por cabeça: 4
• Número de canais por cabeça: 1
• Intervalos de vazão (dependendo da cabeça): 0,12 L/h a 2000 L/h (720R/720RE); até 3300 L/h para configurações estendidas/twin
• Vazão (USGPH): 0,03 USGPH a 528 USGPH (típico por configuração) ou até 872 USGPH para maiores configurações
• Velocidade do drive: 0,1 - 360 rpm
• Rácio de controlo de velocidade: 3600:1
• Temperatura de operação: 5 °C a 40 °C (40 °F a 104 °F)
• Peso: drive com cabeça 720R/720RE ~25 kg (55,1 lbs); com cabeças twin/extensão ~31,5 kg (69,4 lbs)
• Peso do drive: 18,5 kg (40,8 lbs)
• Índice de protecção: IP66 / NEMA 4X
• Humidade do drive: sem condensação até 80% a 31 °C diminuindo para 50% a 40 °C
• Ruído: 85 dB(A) a 1 m
• Altitude máx.: 2000 m (6562 ft)
• Alimentação: 100–120 V / 200–240 V 1ph 50/60 Hz 350 VA
• Opções de controlo e comunicações: analógico remoto (0–10 V / 4–20 mA), IO digitais configuráveis, RS485, PROFIBUS® DP V0, PROFINET®, EtherNet/IP™, SCADA e saídas de relé configuráveis
• Segurança: bloqueio PIN de 3 níveis
• Diâmetros de tubagem compatíveis: 9,6, 12,7, 15,9, 19,0, 25,4 mm
• Espessura de parede compatível: 4,8 mm

Materiais de construção

• Eixo: aço inoxidável 440C
• Carcaça do drive: alumínio fundido sob pressão (LM24, LM6)
• Revestimento da carcaça: pré-tratamento Alocrom com pintura em pó poliéster para exterior
• Conjunto do rolete guia & rolos do cabeçote: Nylon 6 carregado com MoS2 (Nylatron)
• Teclado / HMI: poliéster
• Placas frontais/traseiras do cabeçote, corpo, pista, conjunto rotor: alumínio (o rotor pode incluir aço inoxidável)
• Placa de fecho traseira: aço inoxidável 316
• Eixos, molas: aço inoxidável
• Placa de comutação: ABS PA-765
• Materiais de tubagem/elementos LoadSure: Pumpsil (silicone curado por platina), Bioprene, STA-PURE PCS, Marprene (industrial)

Cabeças de bomba — notas

• As cabeças 720R e 720RX para tubagem contínua acomodam tubagem com parede de 4,8 mm para fluxo sem juntas; diâmetros disponíveis: 9,6, 12,7, 15,9, 19,0 e 25,4 mm.
• 720RX e 720REX cabeças de extensão: desempenho idêntico mas pressão máxima reduzida (cabeças de extensão tipicamente classificadas para 1 bar / 15 psi).
• 720RE e 720REX LoadSure para elementos tubulares: disponíveis com conectores sanitários PVDF tri-clamp ou conectores industriais Cam-and-Groove; oferecidos em diâmetros 12,7, 15,9, 19,0 e 25,4 mm.
• Elementos disponíveis em Pumpsil, Bioprene, STA-PURE PCS (sanitário) e Marprene, Pumpsil (industrial).

Opções de drive e destaques de controlo

• Modelos de drive incluem 730SN (standard), 730UN (universal), 730DuN (digital universal), 730BpN (bus/Profibus), 730EnN (EtherNet/IP), 730PnN (PROFINET), além de versões SCADA e variantes digitais.
• Controlo manual via teclado intuitivo e ecrã a cores; escolha de visualização por caudal ou velocidade; calibração completa e função MemoDose disponíveis nos drives suportados.
• Controlo remoto: arranque/paragem configurável, deteção de fugas, entradas para interruptor de pressão e saídas de estado digitais dependendo do modelo e das E/Os selecionadas.

Informação de encomenda (resumo)
O código de modelo compreende a variante de drive, o tipo de entrada/proteção (N = IP66/NEMA 4X ou S = tipo SCADA), o código de tipo de cabeça de bomba (00 = 720R, E0 = 720RE, X0 = 720R/RX, EX = 720RE/REX) e a opção de ficha (várias designações de fichas de mains).

Características / especificações técnicas

• Intervalo de vazão: 0,12 L/h a 3300 L/h (0,03 a 872 USGPH) dependendo da cabeça e da configuração
• Velocidade do drive: 0,1–360 rpm; intervalo de controlo 3.600:1
• Temperatura de funcionamento: 5 °C a 40 °C
• Índice de protecção: IP66 / NEMA 4X
• Alimentação: 100–120 V / 200–240 V 1ph 50/60 Hz, 350 VA
• Diâmetros de tubagem compatíveis: 9,6, 12,7, 15,9, 19,0, 25,4 mm; espessura da parede 4,8 mm
• Rolos por cabeça: 4; canais: 1 (por cabeça)
• Peso: drive + cabeça tip. 25–31,5 kg dependendo da cabeça
• Controlo/comunicações: I/O analógicas, RS485, PROFIBUS®, PROFINET®, EtherNet/IP™, SCADA
• Normas: CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (com tubagens/elementos especificados)
