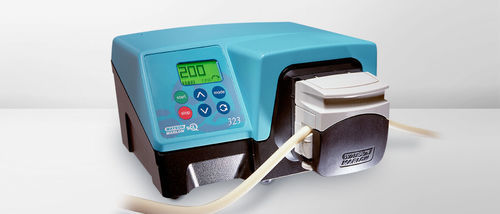

Bomba de laboratório 300

de dosagemdistribuidoraelétrica

Visão geral
A série 300 inclui unidades de bancada com carcaça para uso laboratorial, com controlo manual, remoto, analógico (0–10 V / 4–20 mA) ou RS232. As unidades têm topo em ABS resistente a químicos, estrutura pintada e proteção IP31. Quatro variantes oferecem diferentes níveis de funcionalidade: 323Du (RS232/auto/manual, alto débito), 323U (analógico-auto/manual melhorado), 323S (controlo manual de alto desempenho) e 323E (manual).

Opções de cabeçote de bomba padrão (outras sob pedido):

• 313D / 313D2 — cabeçotes de três rolos para tubagem contínua
• 314D / 314D2 — cabeçotes de quatro rolos para tubagem contínua
• 314MC — cabeçote microcassete quatro-rolos cinco-canais
• 318MC — cabeçote microcassete oito-rolos cinco-canais
• 501RL / 501RL2 — cabeçotes de canal único com mola para tubagem de grande diâmetro

Características e vantagens

• Controlo: teclado manual, entradas TTL para run/stop e direção, controlo analógico 0–10 V ou 4–20 mA, RS232 conforme modelo
• Controlo manual digital de velocidade melhorado até 133:1 (dependente do modelo)
• Bloqueio do teclado para evitar alterações acidentais
• Função MemoDose para dosagem única precisa
• Entradas TTL digitais para run/stop e direção; inversão instantânea
• Garantia do fabricante de dois anos

Resumo técnico
Caudal máx.: 3000 ml/min
Caudal mín.: 0,002 ml/min
Rácio de controlo de velocidade: 27:1, 133:1, 147:1, 200:1, 300:1 (dependente do modelo)
Temperatura de funcionamento: 5 °C a 40 °C (40 °F a 104 °F)
Normas: CE, cETLus
Proteção do acionamento: IP31
Alimentação do acionamento: 1~ 100–120 V ou 220–240 V, 50/60 Hz, 100 VA
Diâmetros de tubagem compatíveis (mm): 0,13 a 8 (vários intervalos listados)

Destaques de desempenho (exemplos da gama)
313D três rolos: caudais até 2.000 ml/min (dependente de cabeçote/velocidade)
314D quatro rolos: caudais até 1.600 ml/min (dependente de cabeçote/velocidade)
MC4 microcassete (cinco canais): capacidade de baixo caudal até 0,002 ml/min (a baixas rpm); exemplo 3 rpm → 0,002 ml/min (pequenos diâmetros)
501RL mola unicanal: caudais até 3.000 ml/min (grande diâmetro a velocidades mais elevadas)

Documentação e transferências
O fabricante disponibiliza folhas de dados e manuais para combinações específicas de cabeçote/acionamento; ficheiros descarregáveis separados estão disponíveis por configuração (referenciados na página do produto).

Especificações técnicas

• Nome da gama: série 300 (acionamentos de bancada com carcaça)
• Modelos: 323E, 323S, 323U, 323Du (diferenças de controlo e velocidade)
• Caudal (intervalo segundo cabeçotes): 0,002 ml/min a 3000 ml/min
• Velocidade operacional: tip. 1–400 rpm dependendo do cabeçote e da opção de acionamento
• Rácios de controlo de velocidade disponíveis: 27:1, 133:1, 147:1, 200:1, 300:1 (dependente do modelo)
• Opções de controlo: teclado manual, TTL remoto, analógico 0–10 V / 4–20 mA, RS232 (dependente do modelo)
• Entradas: TTL digitais para run/stop e direção; analógico e RS232 conforme modelo
• Temperatura e humidade de funcionamento: 5 °C a 40 °C; humidade até 80 % a 31 °C, decrescendo para 50 % a 40 °C
• Normas e segurança: CE, cETLus
• Proteção de entrada (acionamento): IP31
• Alimentação: monofásica 100–120 V ou 220–240 V, 50/60 Hz, 100 VA
• Peso típico do acionamento: ~4,7 kg (até 5,6 kg com cabeçotes maiores)
• Materiais: topo em ABS, carcaça em alumínio pintado; componentes do cabeçote em polipropileno reforçado com vidro, IXEF, proteções em policarbonato, rotores/eixos em alumínio ou aço inoxidável

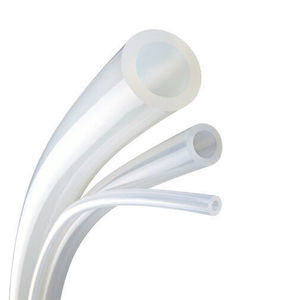

• Tubagens compatíveis: ampla gama de diâmetros e espessuras; códigos específicos disponíveis na documentação do fabricante
