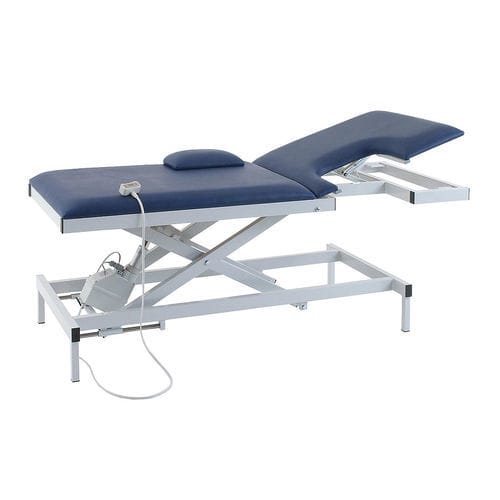

心臓超音波検査用診察台 H-EKA 1065/E 965

電動式高さ調節可能な背もたれ調節可能な

概要
シザーメカニズムにより広い昇降域を実現した電動高さ調整式の心エコー用ベッドです。背部にトランスデューサー使用のためのエコーカットアウトを装備。操作はハンドスイッチ（標準）またはフットスイッチ（オプション）で行います。車椅子の高さまで下げられ、最低位置での張地上端は約535 mmです。

特長

• ボタンロック付き電動高さ調整。モーター接続仕様：230 V、50/60 Hz、3.7 A、850 W、IPX4。調整速度 約11 mm/s、最大推力 10,000 N。
• 調整範囲：535 - 965 mm（シザーメカニズムによるストローク約430 mm）。
• ハンドスイッチで操作（標準）、フットスイッチはオプション（追加料金なしの選択肢）。
• フレーム仕上げ：塗装スチールまたはクロームめっきスチール。
• 対応幅：650 mmおよび800 mm。
• フレーム角部に補強プレートを備え、安定性を確保。
• 背部にエコーカットアウト（325 x 260 mm）を内蔵し、スライド式の詰め物で閉塞可能。
• 張地は背部・主面・着脱式インサートの3分割、各64 mm厚。
• ヘッドレストは+30°に13段で調整可能。

技術仕様 — 幅 650 mm
品番：H-EKA 1065/E 965（塗装） / H-EKA 2065/E 965（クローム）
フレーム：塗装（H-EKA 1065/E 965） / クローム（H-EKA 2065/E 965）
長さ（背部 / 主面）：1,900 mm — 800 / 1,100 mm
幅：650 mm
高さ調整：535 - 965 mm（電動）
張地セグメント：3分割
張地厚：64 mm
背部調整：+30°（13段）
エコーカットアウト：325 x 260 mm（L x W）
耐荷重：200 kg

技術仕様 — 幅 800 mm
品番：H-EKA 1080/E 965（塗装） / H-EKA 2080/E 965（クローム）
フレーム：塗装（H-EKA 1080/E 965） / クローム（H-EKA 2080/E 965）
長さ（背部 / 主面）：1,900 mm — 800 / 1,100 mm
幅：800 mm
高さ調整：535 - 965 mm（電動）
張地セグメント：3分割
張地厚：64 mm
背部調整：+30°（13段）
エコーカットアウト：325 x 260 mm（L x W）
耐荷重：200 kg

標準装備

• エコーカットアウトを閉じるための着脱式スライドイン張地インサート。
• 4本の調整脚に床保護用の被せキャップ。

フレームカラー

• ライトグレー（RAL 7035）
• ホワイトアルミニウム（RAL 9006）
• ピュアホワイト（RAL 9010）

張地 / カバー

• 合成皮革：裂けに強く、耐久性および消毒薬耐性あり。
• 各種合成皮革のラインナップと色を用意。等電位接続用の導電性合成皮革はオプション。

付属品・オプション（抜粋）

• キャスターセット Ø 75 mm（LR-75）または Ø 125 mm（LR-125）— 4個旋回、2個ロック（後付け不可）。
• 中央ロック式キャスターシステム、二重旋回キャスター Ø 125 mm（LR/Z-125）— フットペダル式中央ロッド（後付け不可）。
• ペーパー ロールホルダー 650 mm または 800 mm 用（P-2065/A、P-2080/A）— クローム取付キットとシャフト。
• 他の付属品：周囲エッジ/衝撃保護、点滴スタンド、保持具、患者ベルト、規格手術用レール各種、プッシュハンドル、可倒/取外し式サイドガード、壁当てリング等。

技術的仕様

• シリーズ：H-EKA（品番例 H-EKA 1065/E 965、H-EKA 2065/E 965、H-EKA 1080/E 965、H-EKA 2080/E 965）。
• 高さ調整範囲：535 - 965 mm（シザーメカニズムによるストローク ≈ 430 mm）。
• モーター仕様：230 V、50/60 Hz、3.7 A、850 W、IPX4；速度 ≈ 11 mm/s；推力 10,000 N。
• 張地：3セグメント、各64 mm厚。
• エコーカットアウト寸法：325 x 260 mm（L x W）、着脱式インサート付き。
• 全長：1,900 mm；背部 / 主面：800 / 1,100 mm。
• 対応幅：650 mm および 800 mm。
• フレーム仕上げ：塗装またはクロームめっき。
• 耐荷重：200 kg。
• ヘッドレスト：+30°、13段階調整。
