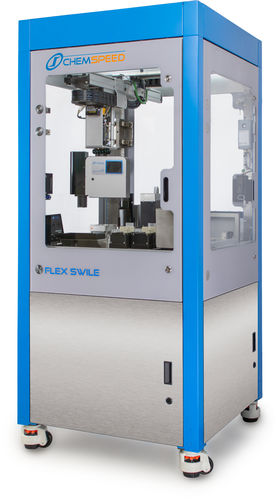

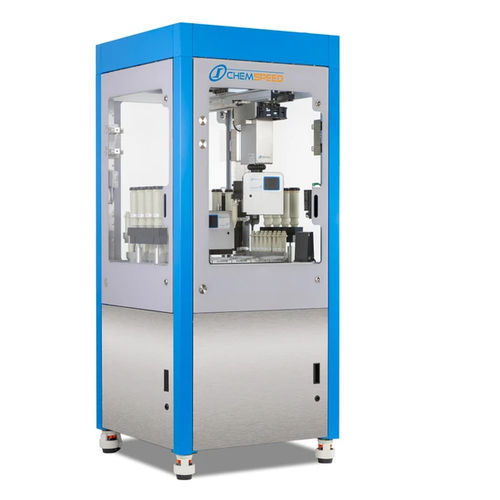

自動サンプル準備システム FLEX SWILE DSC

製薬産業用充填用モジュール式

概要
示差走査熱量測定法（DSC）は、温度または時間に応じた物質のエンタルピー変化を測定し、材料の同定・特性解析を行う主要な熱分析手法です。ガラス転移、融解、結晶化、相転移、タンパク質の変性や分解などを検出するため、化学・製薬の研究開発および品質管理で広く利用されています。信頼できるDSC結果には均一なサンプル前処理が不可欠ですが、るつぼへの手での充填・封止は手間がかかりミスが発生しやすい作業です。

FLEX SWILE DSC ソリューションは、DSCサンプルの前処理を一貫して自動化します。本システムは、Chemspeedの専用オーバーヘッド型重さ計測式ディスペンスツールとオンデッキ分析天秤を組み合わせ、真のone-to-one質量法「pick & decision dispense」により固体を分注します。改良された4本ニードルヘッドLiquid Handlingツールがるつぼに蓋を置き押し込み、閉鎖されたるつぼをオートサンプラ用ラックへリフォーマットして、手作業を介さない分析準備済みサンプルを提供します。使い捨てのガラスチップとSWINディスペンサーによりクロスコンタミネーションのリスクを排除します。SWINは複数径で提供され、目標試料量に合わせて選択可能です。Tilt/Shakeラックで粉末をほぐしてから採取します。

ワークフロー（FLEX SWILE DSC）

• 必要に応じてソースバイアルのバーコードを読み取り
• 化合物をほぐすためにソースバイアルをTilt/Shakeラックへ移動
• 固体をピックして分注（gravimetric pick & decision dispense）
• るつぼMTPをホルダーへ移送
• るつぼに蓋を載せる
• 蓋をるつぼに押し込む
• 蓋をオートサンプララックへ移送
• 繰り返し

利点

• Decision dispensing による高い精度と正確性
• 分注範囲：数百マイクログラム（約100 μg）〜約5 mg、解像度 約±10 μg（オンデッキ天秤オプションで10 μg）
• クロスコンタミネーションなし（使い捨てガラスチップ）
• デッドボリュームなし
• 無人運転によるスループット向上
• 全てガラスによる惰性フロー経路で感受性化合物に対応
• 専用ロボットツール交換インターフェース
• 安全性と設置のための換気フードおよびトロリーオプション
• 容量に対して最適化されたフットプリント（約90 x 90 cm）
• モジュール式：SWILEロボティックツールは他のツールと組み合わせ可能
• 搭載モジュール：オンデッキ分析天秤、Tilt/Shakeラック、バーコードリーダー、マルチグリッパー
• DSCるつぼへの自動分注（オンデッキ天秤で10 μg解像度オプション）
• 自動蓋配置とるつぼ封止
• 閉じたるつぼのオートサンプララックへのリフォーマット（複数のラック形式に対応）
• AUTOSUITE SOFTWARE — ドラッグ＆ドロップ操作による実験設計・実行と基本的なデータ解析
• LIMSおよびELNとのインターフェースオプションあり

技術仕様 / スペック

• ソリューション名：FLEX SWILE DSC
• 固体の質量法「pick & decision dispense」（one-to-one gravimetric dispensing）
• 分注範囲：約100 μg〜約5 mg
• 解像度/精度：約±10 μg（オンデッキ天秤オプションで10 μg）
• ツール構成：専用オーバーヘッド型重さ計測式ディスペンスツール + 蓋配置用改良4-Needle Head Liquid Handlingツール
• 消耗品：使い捨てガラスチップ、複数径のSWINディスペンサー
• 補助モジュール：オンデッキ分析天秤、粉末ほぐし用Tilt/Shakeラック、バーコードリーダー、マルチグリッパー
• 自動機能：gravimetric pick & dispense、蓋配置、蓋の押し込み、DSCオートサンプララックへのリフォーマット
• 材質：分注経路は完全にガラスで慣性が低い
• 安全性/設置：換気フードおよびトロリーオプション
• フットプリント（典型的最適レイアウト）：約90 x 90 cm
• ソフトウェア：AUTOSUITE による実験設計、実行、解析；LIMS / ELN との統合機能
