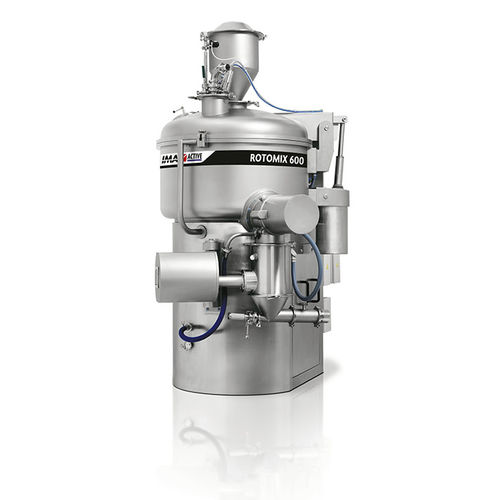

製薬産業造粒機 ROTO MIX series製造用湿ったドライ
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 製薬産業, 製造用
- その他の特徴
- 高せん断, 湿った, ドライ
詳細
概要
ROTO MIXは次世代のハイスシア（高剪断）混合造粒機で、粉体の乾式混合および湿式造粒を目的に製薬ライン向けに設計されています。インペラー、チョッパー、液体バインダー分配器が協調して粒子の凝集を効率的に促進します。スルーザウォール（through‑the‑wall）構成により、設備配置と統合を容易にできます。
特長
機能部品／装置の特徴
技術データ（表）
ボウル容量 (l) | 30 | 60 | 120 | 300 | 600 | 900 | 1,200 | 1,500 | 2,500
作業容量 (l) | 最小25%–最大70%
インペラー出力 (kW) | 3 | 4 | 11 | 18.5 | 30 | 45 | 55 | 75 | 115
インペラー回転数 (rpm) | 20-345 | 15-275 | 15-220 | 10-165 | 10-130 | 10-115 | 10-100 | 10-97 | 6-82
チョッパー回転数 (rpm) | 700-1,450（周波数変換器で2,000まで可）
機械寸法（表）
モデル | 30 | 60 | 120 | 300 | 600 | 900 | 1200 | 1500 | 2500
推奨バッチサイズ（リットル） | 7-22 | 15-45 | 30-90 | 75-225 | 150-450 | 225-675 | 300-900 | 375-1125 | 625-1875
A (mm) | 1,250 | 1,400 | 1,650 | 2,100 | 2,300 | 2,550 | 2,700 | 2,850 | 3,500
B (mm) | 1,260 | 1,250 | 1,550 | 1,900 | 2,300 | 2,550 | 2,700 | 2,830 | 3,020
C (mm) | 800 | 680 | 770 | 950 | 1,240 | 1,270 | 1,300 | 1,350 | 1,350
D (mm) | 600 | 850 | 1,050 | 1,300 | 1,500 | 1,700 | 1,800 | 1,900 | 2,350
E (mm) | 800 | 1,700 | 1,980 | 2,300 | 2,900 | 3,250 | 3,250 | 3,400 | 3,700
インペラー速度範囲 (rpm) | 20-345 | 15-275 | 15-220 | 10-165 | 10-130 | 10-115 | 10-100 | 10-97 | 10-82
チョッパー速度範囲 (rpm) | 700-1,500（一般的範囲）
注意事項
主な機能：乾式混合、湿式造粒、インラインドライミリングオプション、Wash‑In‑Place対応、スルーザウォール設置。製薬用顆粒の製造を想定し、コンテインメント、洗浄性および製品歩留まりを重視しています。
仕様／技術仕様
ROTO MIXは次世代のハイスシア（高剪断）混合造粒機で、粉体の乾式混合および湿式造粒を目的に製薬ライン向けに設計されています。インペラー、チョッパー、液体バインダー分配器が協調して粒子の凝集を効率的に促進します。スルーザウォール（through‑the‑wall）構成により、設備配置と統合を容易にできます。
特長
- 高コンテインメント対応：製品移送と接触面を最小化し、取扱いや汚染リスクを低減します。
- クリーンで制御されたプロセス：ほこりの発生が少なく、溶媒の安全な取り扱いと汚染管理が可能です。
- インペラー設計：製品の付着を抑え、歩留まりを向上させる形状。
- 容易な統合：スルーザウォール設置と下流設備との連携が可能。
- ドライミリングオプション：湿式造粒物の粒径調整を行い、流動床乾燥機へ直接供給できます。
- 優れた洗浄性：洗浄ノズルを戦略的に配置したWash‑In‑Placeに対応。
機能部品／装置の特徴
- インペラー：混合および凝集効率を最大化し、製品の付着を最小化する設計。
- チョッパー：凝集制御のための高回転チョッパー（標準700–1,450 rpm；一部機種は周波数変換器で最大2,000 rpm）。
- 液体バインダー分配器：均一なバインダー散布で安定した顆粒形成を実現。
- 洗浄ノズル：Wash‑In‑Placeの有効なカバレッジを確保する配置。
- スルーザウォール構成：クリーンルームの配置最適化と隣接設備との統合を簡素化。
- インラインドライミリングオプション：湿式顆粒の粒径調整と下流乾燥機への直接移送を可能にします。
技術データ（表）
ボウル容量 (l) | 30 | 60 | 120 | 300 | 600 | 900 | 1,200 | 1,500 | 2,500
作業容量 (l) | 最小25%–最大70%
インペラー出力 (kW) | 3 | 4 | 11 | 18.5 | 30 | 45 | 55 | 75 | 115
インペラー回転数 (rpm) | 20-345 | 15-275 | 15-220 | 10-165 | 10-130 | 10-115 | 10-100 | 10-97 | 6-82
チョッパー回転数 (rpm) | 700-1,450（周波数変換器で2,000まで可）
機械寸法（表）
モデル | 30 | 60 | 120 | 300 | 600 | 900 | 1200 | 1500 | 2500
推奨バッチサイズ（リットル） | 7-22 | 15-45 | 30-90 | 75-225 | 150-450 | 225-675 | 300-900 | 375-1125 | 625-1875
A (mm) | 1,250 | 1,400 | 1,650 | 2,100 | 2,300 | 2,550 | 2,700 | 2,850 | 3,500
B (mm) | 1,260 | 1,250 | 1,550 | 1,900 | 2,300 | 2,550 | 2,700 | 2,830 | 3,020
C (mm) | 800 | 680 | 770 | 950 | 1,240 | 1,270 | 1,300 | 1,350 | 1,350
D (mm) | 600 | 850 | 1,050 | 1,300 | 1,500 | 1,700 | 1,800 | 1,900 | 2,350
E (mm) | 800 | 1,700 | 1,980 | 2,300 | 2,900 | 3,250 | 3,250 | 3,400 | 3,700
インペラー速度範囲 (rpm) | 20-345 | 15-275 | 15-220 | 10-165 | 10-130 | 10-115 | 10-100 | 10-97 | 10-82
チョッパー速度範囲 (rpm) | 700-1,500（一般的範囲）
注意事項
主な機能：乾式混合、湿式造粒、インラインドライミリングオプション、Wash‑In‑Place対応、スルーザウォール設置。製薬用顆粒の製造を想定し、コンテインメント、洗浄性および製品歩留まりを重視しています。
仕様／技術仕様
- ボウル容量：機種により30–2,500 L。
- 作業充填範囲：ボウル容量の25%–70%。
- インペラー出力範囲：機種により3 kW〜115 kW。
- インペラーおよびチョッパーの速度範囲：機種依存（表参照）。
- チョッパー標準回転数：700–1,450 rpm；一部機種は周波数変換器で2,000 rpmまで。
- 戦略的に配置されたノズルによるWash‑In‑Placeシステムで徹底洗浄。
- 設備配置と統合を最適化するスルーザウォール設置オプション。
- 主な用途：製薬用の顆粒化、高コンテインメントプロセス、乾式粉砕および顆粒の粒径調整。
