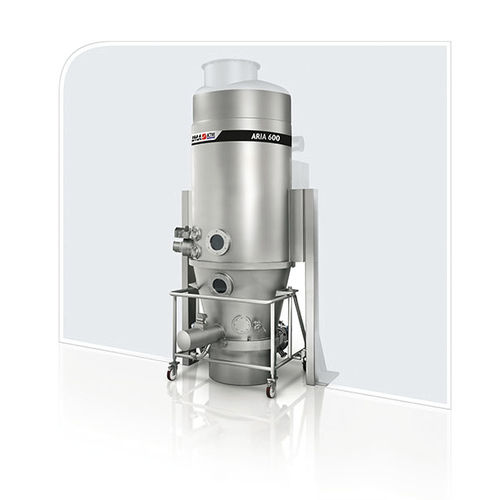

実験用造粒機 ARIA

製薬産業研究開発用製造用

機械概要
ARIAは、乾燥、造粒、ペレット被覆を柔軟な構成と高いコンテインメントで実行する装置です。スルーザウォール（貫通）設置を想定して設計されており、他の造粒設備と統合して完全に封じ込められた処理ラインを構築できます。水の再循環システムにより消費量と洗浄後の廃水処理を削減しつつ、プロセス性能を維持します。空気処理ユニット（AHU）は処理済み空気を回収して吸入空気を予備調整し、エネルギー効率を向上させます。

主要機能

• 乾燥
• 造粒
• ペレット被覆
• オプション：統合粉砕工程

設計・統合の特長

• スルーザウォール設置により、他の造粒機器や完全封じ込めラインとの統合が容易
• 製品の投入/排出、空気搬送、垂直流に対応した高コンテインメントソリューション
• 生産容器は異なるエアディストリビュータに対応し、歩留まりと流動化を最適化；エアディストリビュータは現地洗浄可能かつ点検のために取り外し可能

ろ過・排出
粉体の除塵と絶対ろ過による高度な排出管理。利用可能なフィルタ種：バッグフィルタ、スタープリーツカートリッジ、ステンレス製カートリッジ。12 barの圧力ショック耐性を備えた堅牢な設計。

ユーティリティ・効率

• 洗浄サイクル後の消費削減と廃水処理低減を目的とした水再循環システム
• 処理空気回収による吸入空気の予備調整を行うAHUでエネルギー性能を改善

安全性・適合性

• 溶剤を伴う運転に対応するATEX準拠設計
• 規制対象環境や高コンテインメント処理に適合する部品・ソリューション

機械バージョン

• ラボ版（MYLAB）：R&D用のラボスケール流動床プロセッサー。乾燥、造粒、ペレット被覆に対応。製品容器は2〜6リットルのバッチを処理可能。

製造拠点
製造拠点：IMA Active (IMA Group)

ハイライト

• 容易な統合：スルーザウォール設置で他の造粒設備と互換
• 高いコンテインメント：製品ハンドリングと空気搬送の封じ込めソリューション
• フィルタソリューション：バッグフィルタ、スタープリーツカートリッジ、ステンレスカートリッジが利用可能
• ATEX準拠：溶剤取り扱いに適合
• 排出管理：粉体除塵と絶対ろ過、圧力ショック耐性
• 保守性：点検・メンテナンスのために製品フィルタへ完全にアクセス可能

仕様 / 技術データ

• 利用可能モデル（概観）：60、120、300、600、900、1200、1500、2000
• 推奨バッチサイズ（kg）：Model 60: 25；Model 120: 50；Model 300: 120；Model 600: 250；Model 900: 400；Model 1200: 500；Model 1500: 600；Model 2000: 800
• Roto Mix inline (l)：Model 60: 60；Model 120: 120；Model 300: 300；Model 600: 600；Model 900: 900；Model 1200: 1,200；Model 1500: 1,500；Model 2000: 2,500
• 寸法（抜粋）：A (mm): 60→590, 120→700, 300→960, 600→1,190, 900→1,410, 1200→1,740 (1500), 2000→1,800；B (mm): 60→1,150, 120→1,260, 300→1,520, 600→1,750, 900→2,040, 1200→2,300, 2000→2,800；C (mm): 60→2,500, 120→2,790, 300→3,235, 600→3,615, 900→4,100, 1200→5,670, 2000→6,300（その他 D, E, F は図面参照）
• 典型的機能 & オプション：バッグまたはカートリッジ式ろ過、流動化最適化のための各種エアディストリビュータ、熱回収付きAHU、水再循環システム、ATEXパッケージ、封じ込め製品搬送、統合粉砕オプション。
