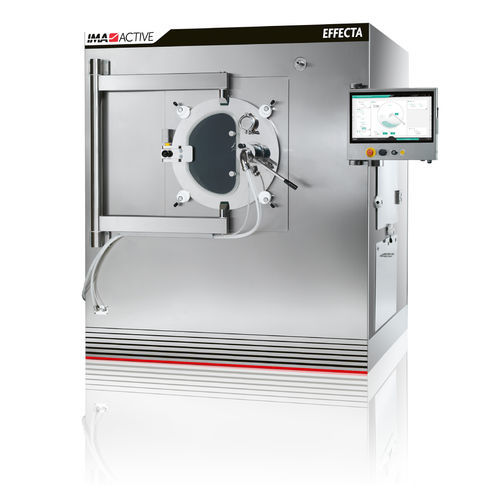

フィルムコーティング システム EFFECTA

製薬産業食品産業用製造用

概要
EFFECTAは、医薬品および栄養補助食品向けに設計された錠剤用の穿孔式コーティングパンです。機能的に成形された穿孔ドラムと、被包材の均一な分散とコアの効果的な混合を実現する設計のバッフルを備えています。

特長

• 柔軟なスプレーシステム：フィルムコーティングと糖衣コーティングの両方に対応する切替式スプレーガン。
• 効率的な乾燥：コアの最適乾燥と省エネを実現するよう配置・寸法設計された排気ダクト。
• 省スペース設計：生産エリアの占有を抑える、機械フレーム内蔵の定量供給ユニット。
• 点検性：側面扉から安全かつ迅速にアクセスでき、工程の視認性を確保。
• 貫通設置対応：工場レイアウトを最適化するための通し壁設置が可能。
• 操作画面：操作性、応答性、予測性を支援する企業HMI「MAX」。

最適化された被覆プロセス
EFFECTAは、細かな霧化を実現する先進的なスプレーシステムにより、安定した被覆付与を可能にします。切替式スプレーガンによりフィルム／糖衣の迅速な切替が可能で、フレーム内蔵の定量供給ユニット（パーistalticおよび容積式対応）が正確な分散供給と省スペース化を実現します。

メディアと検査機能

• 稼働時のコーティングパンを示す機械のビデオトレーラーが利用可能です。
• 機械の全景、スプレーガン支持アーム、ドラム、排気ダクトを示すギャラリー画像が利用可能です。

EFFECTA 技術データ
Model | 70 | 200 (120) | 200 | 500 (360) | 500 | 750
最小／最大パン容量（リットル） | 18-70 | 30-120 | 60-250 | 90-360 | 140-550 | 180-750
パン直径（mm） | 985 | 1,200 | 1,346 | 1,516 | 1,716 | 1,746
パン開口直径（mm） | 474 | 600 | 600 | 600 | 600 | 670
パン駆動モーター出力（kW） | 1.5 | 4 | 4 | 5.5 | 4 | 7.5
プロセス空気流量（m³/h） | 1,100 | 2,500 | 4,000 | 4,000 | 6,000 | 8,000

仕様 / 技術特性

• モデル名: EFFECTA
• 用途: 錠剤のフィルムコーティングおよび糖衣コーティング（医薬品・栄養補助食品産業）
• パン容量: モデルにより18–70 Lから180–750 L
• パン直径: モデルにより985 mmから1,746 mm
• パン開口直径: モデルにより474 mmから670 mm
• パン駆動モーター出力: モデルにより1.5 kWから7.5 kW
• プロセス空気流量: モデルにより1,100 m³/hから8,000 m³/h
• スプレーシステム: フィルムおよび糖衣の両方に対応する切替式スプレーガン；均一な仕上がりのための細かな霧化
• 定量供給ユニット: 機械フレーム内蔵；パーistalticおよび容積式の供給方式に対応
• 乾燥: 効率的なコア乾燥と省エネを実現する戦略的に配置された排気ダクト
• 点検・アクセス: 側面扉により安全な点検とプロセスの視認性を確保
• 設置: 生産スペースの最適化のため通し壁設置が可能
• HMI: 操作支援と予測性向上のための企業HMI「MAX」
• 生産拠点 / ブランド: IMA Active (IMA S.p.A. – Active Division)
