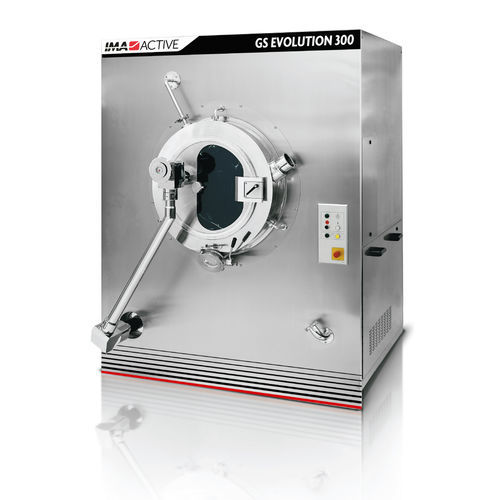

回転式コーティング システム GS EVOLUTION

フィルム実験用製薬産業

概要
GS EVOLUTIONは、錠剤のフィルム被覆および糖衣被覆、さらにペレットやマイクログラニュールの粉体レイヤリングを目的としたソリッドウォール（実壁）被覆パンです。高い自動化レベルと密閉された設備向けに設計されており、ハイポテンシャル製剤の取り扱いにおける作業者の曝露を低減できます。顧客要件に応じた複数の自動化レベルで提供可能です。

ハイライト

• 最適化されたパン形状と表面仕上げ、及び特許取得の乾燥システムにより、被覆材の均一分布と高い乾燥効率を実現します。
• 複数サイズの交換可能なパドルにより、パンの作業容量や製品特性に柔軟に対応可能です。
• 標準型またはスパイラル型の2種類のパン構成で、製品および水の自動排出を可能にし、操作性と洗浄性を向上させます。
• 前後扉のインフレータブルシールにより処理室を密閉し、プロセスの封じ込めと作業者曝露の低減を図ります。
• 即時かつバリデータブルな洗浄：生産終了後すぐに自動CIPサイクルを開始可能；水はパン底の開口または高効率排出スパイラルで排出できます。

機種バージョン
ラボバージョン：R&D向けのラボスケール被覆パンで、交換可能なドラム（実壁または全穿孔）を備えます。ドラムの作業バッチはドラムにより通常0.5〜30 Lの範囲；非常に小さいバッチ（0.5〜2 L）用のオプションも利用可能です。ラボ機は生産機と同等のコア技術を使用しており、スケールアップとプロセス移転を支援します。

技術データ（表）
Model ; GS 30*** ; GS 70 ; GS 150 ; GS 300 ; GS 450 ; GS 600 ; GS 800
最小/最大作業容量 (l)* ; 0.5-30 ; 40-70 ; 70-150 ; 150-300 ; 200-450 ; 350-650 ; 450-850
パン直径 (mm) ; 820 ; 1,050 ; 1,280 ; 1,580 ; 1,630 ; 2,000 ; 2,200
パン開口直径 (mm) ; 300 ; 400 ; 450 ; 520 ; 520 ; 730 ; 730
パンモータ出力 (kW) ; 0.55 ; 1.1 ; 1.5 ; 3 ; 4 ; 5.5 ; 7.5
プロセス空気流量 (m³/h) ; 350 ; 1,000 ; 1,400 ; 2,500 ; 3,000 ; 4,000 ; 5,000
標準装備の消費電力 (kW)** ; 14 ; 10 ; 12 ; 20 ; 25 ; 30 ; 35

注記
* おおよその値（コア形状および見かけ密度に依存）。
** おおよその値（装備構成に依存）。
*** 交換可能ドラム。

仕様

• 処理タイプ：錠剤のフィルム被覆、糖衣被覆、及びペレット／マイクログラニュールの粉体レイヤリング。
• インフレータブルドアシールによる密閉処理で作業者曝露を低減し、封じ込め設備を実現。
• パン設定：標準型またはスパイラル型（製品・水の自動排出対応）。
• パドルオプション：作業容量・製品要件に合わせ複数サイズを用意。
• 自動化されたバリデータブルな洗浄サイクル；生産後に即時CIP開始可能；水はパン底または排出スパイラルで排出。
• ラボ（Lab / Mylab）および生産バージョンを用意；ラボドラムは実壁または全穿孔に交換可能で、少量バッチR&Dとスケールアップに対応。
• モデル範囲はラボリットルから数百リットルまでの公称作業容量をカバー（GS 30〜GS 800）。
• 主な技術レンジ：パン直径約820 mm〜約2,200 mm；パンモータ出力0.55〜7.5 kW；プロセス空気流量350〜5,000 m³/h；標準消費電力約10〜35 kW。
