乾燥グローブボックス

研究用ガス分析モジュール式

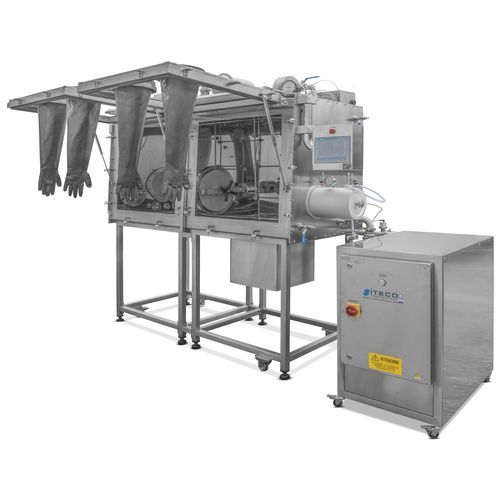

Glove Box Dry Systemは、トレースの水分除去と無水環境での作業を目的としたプロセスガス精製システムを備えた制御雰囲気のグローブボックスです。ユニットはモジュラー構造で、ステンレス製、パラメータ管理・監視・アラーム用のタッチコントロールパネルを備えています。

主な構成要素と機能

• AISI 316L製ステンレス構造で、2つの独立モジュールで構成されています。モジュールは有効径300mmの傾斜式貫通扉で連通します。
• 結合用の中央パネルおよび側面パネルは着脱式で、モジュール追加に対応しています。
• AISI 304製ステンレス製支持フレーム。
• 各モジュール前面にステンレス製フランジ2箇所とBIIR製グローブ2個。
• 機器収納用の内部棚とグリッド。
• 'dip coater'用収容部を備えた作業天板、流体排出用ドレイン付き。
• 内部傾斜式扉を備えたプロセス計装用の外部フランジ接続。
• 追加フィルター群の設置を想定した準備。
• 認証済みのフィルタ付き過圧弁。
• 溶剤除去キット。
• 内部温度プローブ。
• チャンバー内部のppm測定用酸素アナライザー。
• 内部湿度測定用デューポイント計（ppmv）。
• 利用可能なパッケージ：Modified Atmosphere Pack および Pressure Control Pack。
• DRY SYSTEM（プロセスガス精製システム）はグローブボックス側面に配置され、AISI 304製の筐体、AISI 316製の剛性接続、KF TC継手およびRJコネクタを備えています。
• 作業領域の全機能パラメータ、アラーム、精製システムの表示・管理のためのSimatic Siemensタッチ付き角度調整可能な操作パネル。

仕様 / 技術仕様

• 作業チャンバー（LxWxH）：各 mm 900 x 750 x 900。
• 支持フレーム：mm 1695 x 720 x 910。
• プレチャンバー：dia mm 186 x 280 L（データシート参照）。
• 総推定重量：約350 kg。
• Dry System筐体：mm 530 x 800 x 850；重量 約150 kg。
