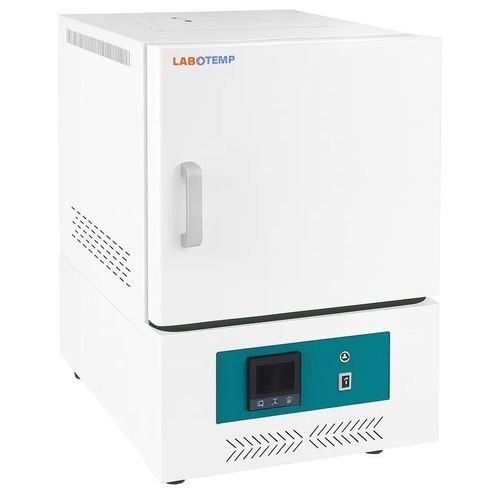

マッフルオーブン FMU-13

焼きなまし分析熱処理

製品概要
Labotemp マッフル炉 FMU-13 は、20 L 炉室を備え、1700℃（連続 1500℃）までの熱処理に対応する高温ラボ／産業用炉です。HHR 多結晶マルライト繊維炉室、耐高温アルミナ繊維断熱、および 12 kW HHR MoSi₂ ロッド加熱システムを組み合わせ、短時間での昇温（<40 分）、安定した運転、良好な温度均一性を実現します。FMU-13 はセラミック焼結、高温冶金、結晶育成、アニーリング、熱分析、材料試験に適し、大学、R&D センター、産業ラボ向けにプログラム制御と複数の安全保護を備えます。

主な利点

• 12 kW HHR MoSi₂ ロッドによる迅速かつ均一な加熱；昇温時間 <40 分。
• 20 L 炉室でラボ規模のバッチ処理能力を向上。
• マルライト＋アルミナの高効率断熱で熱損失を低減。
• PID プログラム制御と多段サイクルにより再現性のある加熱プロファイルを実現、各種保護機能を搭載。

機能

• HHR 多結晶マルライト繊維炉室により耐久性と低熱損失を確保。
• 最高温度 1700℃（連続 1500℃）、分解能 1℃、精度 ±1℃。
• 12 kW HHR MoSi₂ ロッドヒーターで迅速かつ安定した加熱を実現。
• 高温用アルミナ繊維断熱により効率を向上。
• 7" タッチスクリーン PL コントローラ（PID、プログラム 0–9999 分、リアルタイム温度曲線表示）
• 安全機能：過熱保護、漏電保護、ドア開時の加熱遮断、センサアラーム、オーバーシュート設定。
• オプション：RS-485 通信および USB データ保存。

用途

• セラミックの焼結および先端セラミック加工。
• 高温冶金およびアニーリング工程。
• 結晶育成、精密材料研究および熱分析。
• 制御された再現性のある高温プロファイルを必要とする大学、R&D センター、産業ラボ。

仕様（表）
Model NO. : FMU-13
Volume : 20 L
Temperature Range : 1700℃ (1500℃ continuous)
Temperature Resolution : 1℃
Temperature Accuracy : ±1℃
Current Rating : AC 380V
Power Rating : 12 kW
Rise Time : <40 min
Chamber Material : HHR Mullite fiber
Outer Shell : Cold-rolled steel
Insulation Layer : High-temperature alumina fiber
Heater : HHR MoSi₂ Rod
Exhaust Hole : Diφ22 Deφ18
Controller : 7" Touchscreen PL
Temperature Setting Mode : Touch
Temperature Display Mode : Touch/LED
Timer : 0–9999 min
Operation Function : Constant temp or program
Additional Function : Start/stop button; sensor alarm; overshoot setting; correction
Sensor : B-type
Safety Device : Overtemperature; leakage; door-opening protection
Chamber Size (mm) : 300×260×260
Exterior Size (mm) : 750×925×1210
Packing Size (mm) : 910×1105×1420
NW/GW (kg) : 175/195
Optional Type : 485 Communication; USB storage

技術仕様

• 型式: FMU-13
• 炉室容量: 20 L
• 最高温度: 1700℃（連続 1500℃）
• 温度分解能: 1℃
• 温度精度: ±1℃
• 加熱: 12 kW HHR MoSi₂ ロッドシステム
• 炉室材質: HHR マルライト繊維
• 断熱: 高温用アルミナ繊維
• コントローラ: 7" タッチスクリーン PL、PID、0–9999 分プログラム可能
• 電源/電圧: AC 380V、12 kW
• 炉室寸法 (mm): 300 × 260 × 260
• 外形寸法 (mm): 750 × 925 × 1210
• 正味/総重量 (kg): 175 / 195
• 安全機能: 過熱保護、漏電保護、ドア開時遮断
• オプション: 485 通信、USB ストレージ
