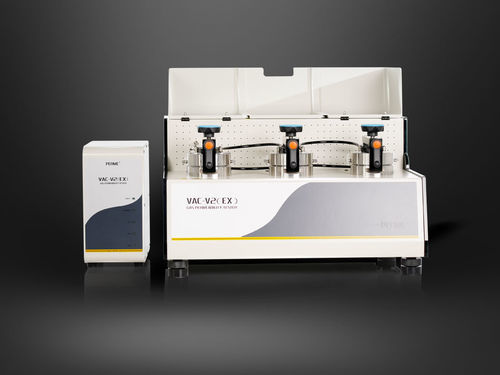

拡散試験機 VAC-V2 (EX)

溶解性ガス浸過性浸透性

VAC-V2 (EX) ガス透過率試験機は、差圧法に基づく装置で、フィルム、複合フィルム、高バリア材料、シート、アルミ箔等のガス透過率を測定し、透過率、溶解係数、拡散係数を各温度で算出するよう設計されています。一般ガスに加え、有毒、可燃性、爆発性ガスの試験にも適しています。

製品の特長

• Labthinkの分割制御システムにより、測定本体と制御モジュールを完全に分離し、試験の安全性を確保します。
• 可燃性・爆発性・有毒ガスの透過率測定に対応。TUV安全認証取得。
• 独立した3つの試験セルにより、同一または異なる3検体を同時に測定可能。
• ガス透過率、透過係数、溶解係数、拡散係数を同時に算出。
• 広範囲かつ高精度の液循環温度コントローラーにより、さまざまな条件での試験をサポート。
• 判定モードは比例モードとファジーモードの2種類を搭載。
• 高透過率材料向けに試験レンジを拡張可能。
• 任意温度でのデータフィッティングにより極端条件下の結果も取得可能。
• PC制御により試験工程を自動化。
• 迅速な較正用参照フィルムを用意し、データの精度と汎用性を確保。
• データ転送用RS232ポート搭載。Lystemラボデータ共有システムに対応。

原理

• 差圧法に基づき、前処理した試料を上部の高圧試験室と下部の低圧（真空）試験室の間に挟みます。下部試験室と系を真空にした後、上部試験室側に試験ガスを流し、一定かつ調整可能な圧力差を作ります。ガスは高圧側から試料を通って低圧室に浸透し、下部試験室の圧力変化をモニタして透過パラメータを算出します。

適合規格

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

用途

• 基本用途
  • フィルム：プラスチックフィルム、複合プラスチックフィルム、紙・プラ複合フィルム、共押出しフィルム、アルミラミネートフィルム、アルミ箔など。
  • シート：エンジニアリングプラスチック、ゴム、建築資材（例：PP、PVC、PVDC）などのシート類。
• 拡張用途
  • 各種ガス：O2、CO2、N2、空気、He 等。
  • 可燃性・爆発性・有毒ガス：これらガスの透過試験。
  • 生分解性フィルム：例：デンプン系の生分解袋。
  • 航空宇宙材料：飛行船用ガス袋のヘリウム透過性試験等。
  • 紙・板紙：アルミライズ紙、Tetra Pak用シート、使い捨て容器・カップ等。
  • 塗膜：被塗装基材のガス透過性評価。
  • ガラス繊維布・紙：PTFEコーティング布、溶接布、シリコーンゴム布等。
  • 化粧品用チューブ材料：化粧品チューブ、アルミ・プラ複合チューブ、歯磨きチューブ等。
  • ゴムシート：各種ゴムシート（例：タイヤ素材）

構成

• 標準構成：本体、恒温槽コントローラー、コンピュータ、専用ソフト、専用サンプラー、真空グリース、定量ろ紙（速乾）、真空ポンプ（入口）。
• オプション：サンプリングブレード、真空グリース、真空ポンプオイル、定量ろ紙（速乾）。
• 注意：本機のエア供給口はΦ6 mmポリウレタンチューブです。ガス供給はユーザーが用意してください。

仕様 / 技術データ

• 試験範囲（標準量）: 0.05 ～ 50,000 cm³/m²·24h·0.1MPa
• 上限（拡張量）: ≥ 500,000 cm³/m²·24h·0.1MPa
• 試料数: 3（各々独立データ）
• 真空分解能: 0.1 Pa
• 試験室の真空度: <10 Pa
• 温度範囲: 5℃–95℃
• 温度精度: ±0.1℃
• 試料サイズ: Φ97 mm
• 試験面積: 38.48 cm² (Φ70 mm)
• 試験ガス: H2、O2、N2、CO2（ガスは別途供給）
• 試験圧力: 10 kPa ～ 200 kPa（標準）
• ガス供給圧力: 0.5 MPa ～ 0.6 MPa
• ポートサイズ: Φ6 mm PUチューブ
• 装置寸法: 760 mm (L) × 575 mm (W) × 450 mm (H)
• 電源: 220 VAC 50 Hz
• 本体重量（正味）: 88 kg
