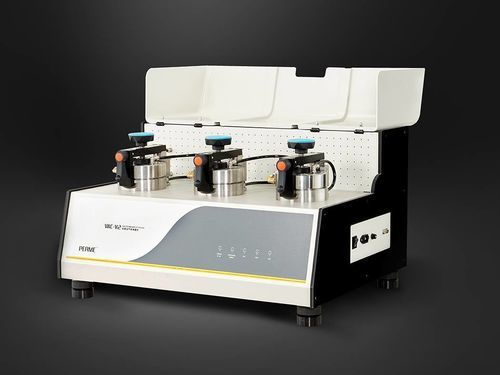

ガス浸過性試験機 VAC-V2

実験用卓上

概要
VAC-V2は差圧法に基づく装置で、プラスチックフィルム、複合フィルム、高バリア材料、シート、アルミ箔などのガス透過率および溶解係数・拡散係数・透過係数を測定します。研究室や品質管理で再現性のあるバリアデータが必要な用途に適します。

製品特性

• ガス透過率、溶解係数、拡散係数、透過係数を単一試験で取得
• 3つの独立試験室により、同時に最大3種類の試料を個別に測定可能
• 広範囲かつ高精度の温度（5～95°C）および湿度制御で多様な試験条件に対応
• 比例モードと標準モードの2つの試験モードを搭載
• 高い透過率を持つ材料向けに測定範囲を拡張可能
• データフィッティング機能により極端条件や温度範囲でも信頼できる結果を取得
• 有毒・可燃・爆発性ガスの試験はカスタマイズ対応可能
• コンピュータ制御で自動試験シーケンスとデータ記録を実行
• 迅速較正用リファレンスフィルムを標準装備
• 標準RS232ポートでデータ出力・ラボ統合が容易
• Lystem™ラボデータ共有システムをサポートし、結果とレポートの一元管理が可能

試験原理
予備処理された試料を拡散セルの上下チャンバー間に密封して設置します。まず低圧チャンバーを真空にし、その後セル全体を真空にします。高圧チャンバーに試験ガスを導入して一定の圧力差を作り、ガスが試料を透過して低圧側へ移動します。低圧側の圧力変化を監視して透過率や関連係数を算出します。

適合規格

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

用途

• 基本用途：プラスチックフィルム（単層・複合）、紙プラ複合フィルム、共押出フィルム、蒸着フィルム、アルミ箔等の透過性評価。
• シート類：エンジニアリングプラスチック、ゴムシート、建材（例：PP、PVC、PVDC）等。
• 拡張用途：O2、CO2、N2、空気、Heなどのガス透過率測定；可燃・爆発性ガスの試験（要カスタム）；生分解性フィルム；航空宇宙材料（ヘリウム透過試験）；金属ラミネート紙；塗膜被覆基材；ガラス繊維布・特殊布；化粧品用ソフトチューブ・歯磨きチューブ；各種ゴムシート（タイヤ用途等）。

技術仕様

• 試験範囲（フィルム、標準）：0.05～50,000 cm3/m2·24h·0.1MPa；拡張：≥500,000 cm3/m2·24h·0.1MPa（オプション）
• 試料数：3（独立結果）
• 真空分解能：0.1 Pa
• 試験チャンバー真空度：<20 Pa
• 温度範囲：5°C～95°C；精度：±0.1°C
• 湿度：0%RH、5%RH～90%RH（自動加湿機能は15°C～40°Cでカスタマイズ可）
• 湿度精度：±1%RH
• 試料サイズ：Φ97 mm；試験面積：38.48 cm2
• 試験ガス：O2、N2、CO2（外部供給）
• 試験圧力：10 kPa～200 kPa
• ガス供給圧力：0.4 MPa～0.6 MPa
• ポートサイズ：Φ6 mm PUチューブ
• 外形寸法：760 mm (L) x 575 mm (W) x 450 mm (H)
• 電源：220VAC 50Hz / 120VAC 60Hz
• 重量：88 kg

構成と注意点
標準構成：本体、恒温制御装置、専用ソフトウェア、丸型サンプルカッター、真空グリース、定量ろ紙、真空ポンプ（輸入）。オプション：交換用刃、真空グリース、真空ポンプオイル、追加ろ紙。注意：ガス供給ポートはΦ6 mm PUチューブ；ガス供給および蒸留水はユーザー手配。
