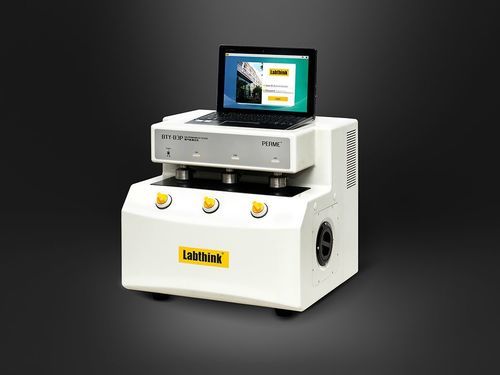

湿度試験機 BTY-B3P

圧力温度ガス浸過性

BTY-B3P ガス透過性試験機は、差圧法に基づくラボ用装置で、バッテリー隔膜、通気性フィルムおよび関連するポリマー製品のガス透過性測定用に設計されています。自動化された試験、圧力曲線のリアルタイム表示、環境監視機能を備えています。

製品の特徴

• コンピューター制御により自動試験シーケンスを実行
• タッチスクリーンにより簡単に操作可能
• 輸入高精度圧力センサーにより測定精度と再現性を確保
• 故障率が極めて低い輸入空気圧制御システムでシステムの密封性能を維持
• 周囲温度および湿度をリアルタイムで監視・記録
• 最大3試料を同時試験し、平均値を試験結果として報告
• 透過プロセスを観察・分析するための圧力曲線をリアルタイム表示
• 単位変換機能により特殊試験要求に対応
• 試験機能、試料サイズ、試験圧力のカスタマイズに対応可能

試験原理
温湿度を管理した条件下で、試料の両側に一定のガス差圧をかけることで、低圧側の圧力変化を解析・計算し、ガス透過率などのパラメータを求めます。

試験規格

• ISO 5636
• SJT 1071.9
• GB/T 36363-2018

用途

• バッテリー隔膜、通気性フィルム、その他関連ポリマー製品のガス透過性試験

構成

• 標準構成：本体、専用ソフトウェア、Φ4 mm PU チューブ（2.5 m）
• 注：ガス供給（試験ガス）は含まれておらず、顧客が用意する必要があります

特性 / 技術仕様

• 型式：BTY-B3P
• 試験範囲：10 ～ 10,000 s/in² · 100 mL · 1.21 KPa
• 圧力範囲：0 ～ 20 KPa（カスタマイズ可）
• 高圧分解能：0.01 KPa
• 高圧精度：±0.05 KPa
• 低圧分解能：0.1 Pa
• 低圧精度：±0.3 Pa
• 試料最小寸法：≥ 12 mm × 12 mm
• 試験面積（標準）：0.019 平方インチ（12.56 mm²）— 他の面積はカスタマイズ可能
• 同時試験数：3、2、または1
• 試験ガス：O2、N2、CO2 および 99.9% 乾燥ガス（ガスは含まれません）
• ガス供給圧力：0.6 MPa（87 psi）
• ポートサイズ：Φ4 mm PU チューブ
• 電源：220 VAC ±10% 50 Hz / 120 VAC ±10% 60 Hz
• 本体寸法（L×W×H）：390 mm × 433 mm × 410 mm
• 本体質量：27 kg
