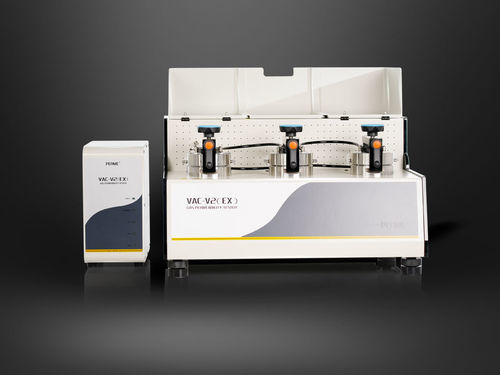

ガス浸過性試験機 VAC-V2 (EX)-H

実験用卓上

VAC-V2 (EX)-H ガス透過率試験機は、差圧法に基づく装置で、一般ガスおよび毒性・可燃性・爆発性ガスの透過率および関連する透過パラメータを測定するために設計されています。プラスチックフィルム、複合フィルム、高バリア材料、シート材、アルミ箔などの試験に適しています。

プロフェッショナル技術

• 試験本体と制御モジュールを完全に分離する高度な分割制御システムにより、試験の安全性を確保。
• 可燃性・爆発性・有毒ガスの透過率測定に対応。
• 常圧および高圧条件での透過率試験が可能。
• TUV安全認証取得。
• 独立した3つの試験セルにより、同一または異なる3検体の同時試験が可能（各データ取得）。
• 透過率、透過係数、溶解係数、拡散係数を同時に算出。
• 広範囲かつ高精度の液循環式温度コントローラーを搭載し、多様な温度条件での試験をサポート。
• 試験プロセス判定の2方式（比例モード、ファジィモード）を選択可能。
• 任意温度でのデータフィッティングにより、厳しい条件下での結果取得が容易。
• PC制御により試験工程の自動化が可能。
• 迅速校正用のリファレンスフィルムを用意し、データの精度と汎用性を確保。
• データ転送用のRS232ポートを装備。
• 試験結果・レポートの一元管理のためLystem™ラボデータ共有システムと互換。

原理
差圧法により試験を行います。前処理された試料を上室（高圧）と下室（低圧）の間に挟みます。下室を排気し、系全体を真空にした後、所望の真空に達したら下室を閉じ、上室に所定圧力の試験ガスを導入して一定かつ可変の圧力差を作ります。ガスは高圧側から低圧側へ試料を透過し、下室内の圧力変化を監視することで透過パラメータを算出します。

規格
適合：ISO 15105-1、ISO 2556、GB/T 1038-2000、ASTM D1434、JIS K7126-1、YBB 00082003

適用例

• フィルム：プラスチックフィルム、複合フィルム、紙・プラスチック複合フィルム、共押出フィルム、アルミ蒸着フィルム、アルミ箔、アルミ箔複合フィルム等。
• シート：エンジニアリングプラスチック、ゴム、建築用シート材料（例：PP、PVC、PVDC）。
• 各種ガス：O2、CO2、N2、空気、He、H2 等。
• 可燃性・爆発性・有毒ガス：これらガスの透過率試験に対応。
• 生分解性フィルム：例：デンプン系生分解性袋。
• 航空宇宙用途材料：例：飛行船用ガスバッグのヘリウム透過率試験。
• 紙・紙器：アルミ蒸着紙（たばこ包装等）、Tetra Pak 用シート、使い捨て紙容器等。
• 塗膜：塗装被覆された基材の試験。
• ガラス繊維布・紙：例：テフロン塗布布、溶接用テフロン布、テフロンシリコーンゴム布等。
• 化粧品用軟質チューブ材料：化粧品用チューブ、アルミ・プラスチック複合チューブ、歯磨きチューブ等。
• ゴムシート：タイヤ等の各種ゴムシート。

構成

• 標準構成：本体、恒温装置、コンピュータ、専用ソフト、専用サンプラー、真空用グリース、速定量ろ紙、真空ポンプ（入口）。
• オプション部品：サンプリングブレード、真空用グリース、真空ポンプ用オイル、追加の速定量ろ紙等。
• 備考：エアー入口は1/8"金属管；試験ガスはユーザー側で供給してください。

技術仕様

• 測定範囲（標準ボリューム）：0.05～50,000 cm3/m2·24h·0.1MPa
• 測定範囲（拡張ボリューム）：0.05～1,000 cm3/m2·24h·0.1MPa
• 試料数：3個（各々のデータ取得）
• 真空分解能：0.1 Pa
• 試験室の真空度：<10 Pa
• 温度範囲：5°C～95°C
• 温度精度：±0.1°C
• 試料寸法：Φ50 mm
• 試験面積：5 cm2
• 試験ガス（供給なし）：H2、O2、N2、CO2
• 試験圧力：100 kPa～3000 kPa
• ガス供給圧力：0.5 MPa～0.6 MPa
• ポート寸法：1/8"金属管
• 装置寸法：760 mm (L) × 575 mm (W) × 450 mm (H)
• 電源：220 VAC 50 Hz
• 正味重量：88 kg
