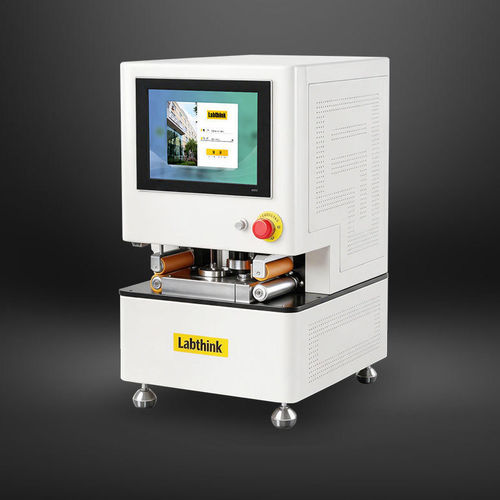

湿度試験機 C910H

圧力温度空気流量

概要
C910H は体積法による通気性試験と機械式の測定原理による突刺強度および厚み測定を行う装置で、電池セパレーターおよび関連ポリマーフィルムの通気性、突刺強度、厚みの研究・試験用途に適しています。

製品特長

• 全自動高精度体積測定方式
  • 試料を通過する空気量を全自動で計測し、手動シリンダー方式を不要にします。
  • 圧力制御は全自動で、圧力精度は0.01 kPaより良好です。
  • 試験圧はソフトウェアで設定可能です。
• 接触式厚み測定方式
  • 超硬合金製球形測定ヘッドにより高い耐摩耗性を実現。
  • 摺動耐久性は1億回以上。
  • センサーは光透過型リニアグレーティングスケールを採用。
• 機械式突刺強度測定方式
  • 力の精度は0.5級以上で高い再現性を持ちます。
  • サーボ駆動、精密ボールねじ、無段階速度調整と高精度速度制御を採用。
  • 気動式クランプにより一定の締付力を確保し作業時間を短縮します。
• 統合測定・自動試料供給
  • 通気性・突刺強度・厚みを一括検出し、作業効率を向上します。
  • スキャン機能により試料の自動識別・記録が可能です。
  • 二重位置決め構造により供給ズレを低減します。
• インテリジェント制御と安定した性能
  • Windows搭載 12.1インチ組込みタッチパネルを採用。
  • 主要部品（センサー、サーボ、空圧部品）は国際的に信頼された供給元を使用。
  • 環境温湿度を自動監視し試験条件をリアルタイム記録。
  • 通気性は複数単位表示に対応（例：s/100 mL、μm/(Pa·s)）。
  • ソフトウェアは多段階権限管理および監査証跡に対応（オプション）。

試験原理
温湿度および大気圧を制御した環境下で測定を行います。装置が1.21 kPaの圧力を印加し、6.45 cm²の試料面積を100 mLの空気が通過するまでの時間を計測します。

適用規格
ISO 5636、TAPPI T460、GB/T 36363-2018、GB/T 458-2008、GB/T 23227、GB/T 12655

試験用途（基本測定）
通気性 — 電池セパレーター、通気フィルム、関連ポリマー材料の通気性試験に適合。
厚み — セパレーターおよび関連材料の厚み測定に適合。
突刺強度 — セパレーターおよび関連材料の突刺強度試験に適合。

主要技術パラメータ

• 型式：C910H
• 通気測定範囲：s/100 mL = 30–1500；μm/(Pa·s) = 0.1–4
• 体積分解能：0.001 mL；体積精度：1%
• 圧力範囲：0–2 kPa；圧力精度：0.01 kPa
• 厚み測定範囲：0–2 mm；分解能：0.1 μm；再現性：0.5 μm
• 突刺測定範囲：0.1–50 N；分解能：0.001 N；力精度：±0.5%
• 試験速度：0–500 mm/min；速度精度：±0.5%

技術仕様（一部）

• 試験セル：1セット
• 試料寸法：4" × 40"（10 cm × 100 cm）
• 試料厚み：≤ 80 mil（2 mm）
• 測定有効面積：1 in²（6.4 cm²）
• 厚み測定ヘッド：Φ3 mm（球形）、ヘッド圧 < 0.8 N
• 突刺治具内径：Φ50 mm、突刺針径：Φ1 mm
• エア供給：乾燥空気（ユーザー手配）；圧力：72.5–101.5 PSI / 0.5–0.7 MPa；接続：Φ6 mm PUホース
• 外形寸法：76 × 45 × 55 cm
• 電源：120 VAC ±10% 60 Hz または 220 VAC ±10% 50 Hz
• 正味重量：85 kg

標準構成・オプション

• 標準構成：本体、組込みタブレット、専用ソフト、Φ6 mm ポリウレタンホース。
• オプション：エアコンプレッサー、CFR 21 Part 11 対応、GMP 対応システム、DataShield™ 等。

備考
すべてのパラメータは Labthink の試験室で所定の条件下にて専門オペレータが測定しました。仕様および外観は予告なく変更される場合があります。

特徴 / 技術仕様

• 型式：C910H
• 統合試験：体積法通気性、機械式突刺強度、接触式厚み測定
• インターフェース：12.1" タッチパネル（Windows） ; 専用ソフト ; GMP/CFR21/DataShield™ オプション対応
