インプラント用アバットメント深さ計測器 OPTOFLASH S

平行角度付きストレート

概要

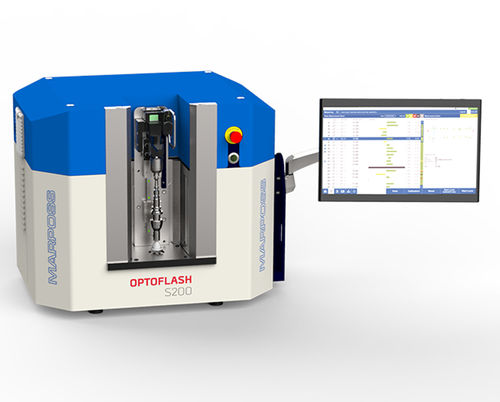

Optoflashは、複数の固定式2D光学センサーを組み合わせて単一の結果画像を生成し、小型円筒部品の3Dプロファイルを再構成する光学測定システムです。小径軸、ファスナー、精密旋盤部品、医療インプラント、航空宇宙部品のラボおよび生産ラインでの検査を想定しています。システムは再設計されたOptic GUIを備え、迅速なセットアップと検証を可能にします。

主なポイント

• 複数の2Dセンサーを固定配置し、ステッチングのない連続した画像を生成する光学測定装置。
• 2Dセンサーデータの組み合わせにより部品形状を3D再構成。
• Z軸駆動なし（センサー固定形状）→ 繰返し性が高くメンテナンスが少ない。

性能のハイライト

• 軸方向測定範囲：最大300 mm。
• 高スループットの例：約2秒で100回の静止測定（サイクル時間は軸方向の測定区間の分布に依存しません）。
• 機械的なZ軸動作がないため、数百万サイクルにわたり安定した計測性能を実現。

操作性
システムは測定のプログラミングと構成を簡素化するOpticグラフィカルユーザインタフェースを備えています。ソフトウェアはスマートな結果表示、部品の詳細画像、グラフィカルなセットアップを提供し、製造現場での迅速な部品検証と不良原因の診断を支援します。

利点

• 固定2Dセンサーにより高い処理能力を実現。
• 3D再構成による明確な部品可視化。
• Opticソフトによる迅速なプログラミングと部品スキャン。
• 簡単操作—ワンアクションで測定開始、サイクル時間が短い。
• 機械的摩耗が少なく低メンテナンスで長寿命の計測。

適用分野
代表的な適用分野：ファスナー検査、精密旋盤、歯科・医療用インプラント、航空宇宙、小軸・精密部品の検査。

利用可能なパンフレットおよびアプリケーション文書（言語／タイトル別）
パンフレットとマニュアル：
English – OPTOFLASH (Brochure) (4.33MB)
German – OPTOFLASH (Brochure) (1.56MB)
Japanese – OPTOFLASH (Brochure) (645.17kB)
Korean – OPTOFLASH (Brochure) (4.30MB)
Simplified Chinese – OPTOFLASH (Brochure) (1.88MB)

アプリケーション（抜粋）：
English – OPTOFLASH - Turneries (1.62MB)
English – OPTOFLASH - Fasteners (1.99MB)
English – OPTOFLASH - Implants (2.13MB)
English – OPTOFLASH - Dental Applications (3.41MB)
German – OPTOFLASH - Dental Applications (3.44MB)
French – OPTOFLASH - Dental Applications (3.42MB)
Korean – OPTOFLASH - Dental Applications (3.88MB)

注意
完全な技術仕様とバージョンの詳細については、上記のダウンロード可能なパンフレットおよびマニュアルを参照してください。

技術仕様

• 技術：3D形状を再構成するために組み合わせられた複数の固定式2D光学センサー。
• 軸方向測定範囲：最大300 mm。
• 測定スループット例：100回の静止測定を約2秒で実行。
• Z軸移動なし（センサー固定）→ 高い再現性と長期安定性。
• ソフトウェア：結果可視化、部品詳細画像、迅速なプログラミングとトラブルシューティングのためのグラフィカルセットアップを備えたOptic GUI。
• 典型的な適用部品：小型軸、ファスナー、工作機械部品、医療用インプラント、航空宇宙部品。
