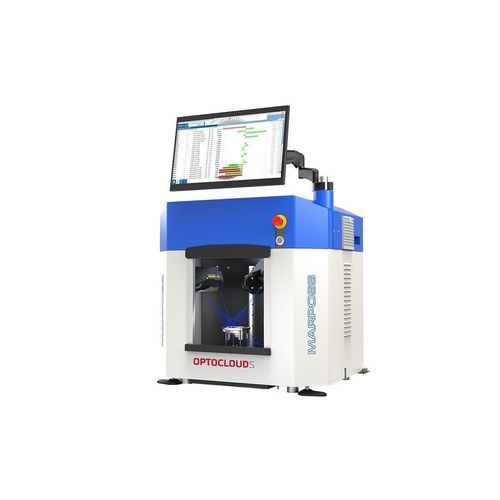

医療産業用3Dスキャナー OPTOCLOUD S

卓上レーザー三角測量レーザー

製品概要
Optocloud Sは、製造現場での小型の平面、円筒形、複雑形状部品の高速かつ高精度な検査向けに設計されたベンチトップ型3D光学スキャナーです。単一サイクルでの多機能測定を実現し、検査時間を短縮しつつ、計測学レベルの再現性のある結果を提供します。

詳細説明
Optocloud Sは、複数のレーザープロフィロメータ、高精度回転軸、および最適化された光学アーキテクチャを統合し、部品を再配置することなく360°全周検査を行います。単一の測定サイクルで複数の視角から数百万点を取得し、30秒未満で部品の3D形状を再構成、構造部品や複雑部品でも同時に多数の特性評価が可能です。

光学構成は部品ファミリに合わせて設計され、測定レンジと精度を最大化しつつ、コストのかかるセットアップ変更なしに異なるモデルへの柔軟性を維持します。産業用途向けに設計されており、Optocloud Sは長期安定性と再現性を確保し、インラインおよびオフラインの品質管理に適しています。

システムは手動ロードまたはロボットによる完全自動化に対応します。自動化プロセスでは、測定結果を顧客ネットワークへ直接送信可能で、SPC、プロセス最適化、再作業の支援に用いられ、クローズドループの品質管理およびIndustry 4.0統合を実現します。

適用例

• ダイカスト部品（ハウジング、ブラケット、カバー）
• 積層、プレスまたは成形部品（ロータ／ステータコアパック、曲げ部品）
• 機械部品（ナット、リング、類似部品）
• アセンブリ（巻線ステータ、産業用モーター用ロータ）
• その他、整形外科部品、航空宇宙部品など

導入効果

• インライン工程での検査時間を大幅に短縮し、遅いタクタイルゲージやMMTの負荷を軽減
• 複数の専用ゲージを不要にし、設備コストや占有面積を削減
• オペレータの影響を排除し、安定した再現性のある測定を実現
• タクタイル測定が困難な複雑で繊細な形状（軟らかい表面、巻線、ヘアピン、積層材）の信頼性ある測定を可能にする
• ラボのMMT依存を低減し、先進計測を生産現場へ導入
• 自動取得と測定プログラムにより、高度な熟練者を必要としない運用を実現

仕様 / 技術データ

• システムタイプ：オールインワン コンパクトベンチトッププラットフォーム
• 測定技術：マルチレーザー3D光学スキャン
• センサー数：最大3台のレーザープロフィロメータ
• ワーク軸：高精度回転ステージ（360°回転）
• 標準サイクル時間：30秒
• 最大ワーク重量：20 kg
• 代表的なワーク寸法：直径：最大Ø180 mm；高さ：最大50 mm*
• ロード方式：手動またはロボット化
• 統合：自動化されたデータ転送およびプロセス制御のためのネットワーク接続
• 注：* ご要望に応じて異なるワークサイズおよび構成が利用可能です。
