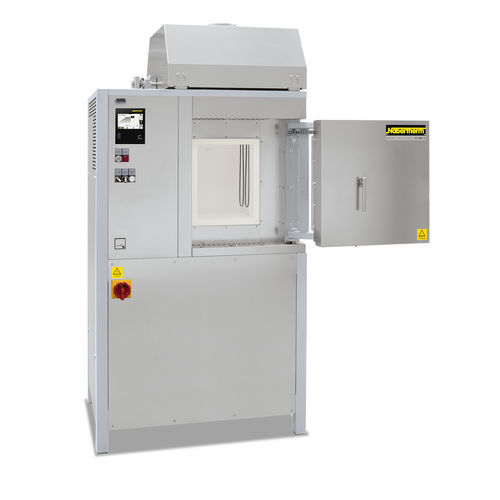

熱オーブン HT series

焼結加熱歯科技工所用

製品概要
HTシリーズの定置型高温炉は、最高1800 °Cまでのラボ用途における焼結、脱製、熱処理で優れた温度均一性と精密な制御を提供します。堅牢な構造、二重殻の通気式筐体、両面加熱のMoSi2発熱体により、要求の高い熱処理にも対応可能です。多彩な工場オプションでプロセスに合わせた構成が可能です。

主な機能と設備
標準装備例：

• 最高温度オプション：1600 °C、1750 °C、1800 °C。推奨作業温度はTmaxの約50 °C下。
• 低外面温度と高い剛性を実現する二重殻通気式ステンレス筐体
• 二珪化モリブデン（MoSi2）発熱体による両面加熱
• 特殊な背面断熱を備えた高品質ファイバー断熱、耐久性のある吊り下げ式炉頂断熱
• 温度均一性：1450 °Cで±6 °C（DIN 17052‑1）
• 発がん性の懸念があるアルミノケイ酸塩ウール（RCF）は使用しない断熱材のみを採用
• チェンガイド付き平行スイングドア；大型機種は両側扉仕様あり
• 扉部の熱損失を低減する迷路状シール
• HT 16/16以降は底面補強により高い床荷重に対応（面荷重 5 kg/dm²）
• 炉天井の排気ベントはモーター駆動フラップで制御可能、ステンレス製排気フードで排気系に接続
• P570タッチコントローラ（50プログラム×40セグメント）およびNTLog BasicによるUSBプロセスデータ記録

付加装置
選択可能なオプション：

• 定義された温度勾配または所定の新鮮空気量で冷却する冷却システム
• 脱バインダー工程向けの安全パッケージ（有機バインダからの炭化水素放出対策）
• ねじ式キャップ付き熱電対貫通、較正証明書付熱電対
• 不燃性ガスによるパージ用保護ガス接続および電磁弁とフロート式流量計を備えた自動ガス供給
• 高床荷重対応の軽質耐火レンガ床断熱（Tmax 1700 °C）
• リフトドア、ドアロック、ドアコンタクトスイッチ
• 発熱体の機械的保護およびジルコニア等用途向けの特殊発熱体
• イーサネットインターフェース、VCD/NCCによるプロセス制御・記録ソフト

技術仕様（抜粋）
見出し：機種 | Tmax (°C) | 炉内寸 幅×奥行×高 (mm) | 容量 (L) | 外形 幅×奥行×高 (mm) | 接続電力 (kW) | 電源 | 重量 (kg)
HT 08/16 | 1600 °C | 150 × 300 × 150 | 8 L | 740 × 640 × 1755 | 8,5 kW | 三相 (2) | 215 kg
HT 16/16 | 1600 °C | 200 × 300 × 260 | 16 L | 820 × 690 × 1860 | 12,5 kW | 三相 (2) | 300 kg
HT 29/16 | 1600 °C | 275 × 300 × 350 | 29 L | 985 × 740 × 1990 | 9,8 kW | 三相 (2) | 350 kg
HT 40/16 | 1600 °C | 300 × 350 × 350 | 40 L | 1010 × 800 × 1990 | 12,5 kW | 三相 | 420 kg
… Tmax 1750 °C / 1800 °C 系列もあり（/17、/18）；追加装備により外形寸法は変わる場合があります。

特徴 / 技術仕様（要約）

• 加熱方式：二珪化モリブデン（MoSi2）による両面加熱
• 断熱：RCF不使用の高品質ファイバー断熱
• 温度レンジ：機種により1600 / 1750 / 1800 °C
• 温度均一性例：1450 °Cで±6 °C（DIN 17052‑1）
• 制御：P570タッチコントローラ、NTLog BasicでUSB記録
• プロセスオプション：ガスパージ、自動ガス供給、冷却制御、脱バインダー用安全パッケージ
• 構造：二重殻通気式ステンレス筐体、チェンガイド式平行ドア、底面補強オプション
