校正オーブン HFL series

融解加熱実験用

概要
高温炉 HFL 16/16 – HFL 160/17 は、特殊な背面断熱を施した堅牢な軽量耐火レンガの内張りを特徴としています。ガラス溶融など工程で発生する刺激性ガスや酸に対する保護が向上しており、機種により最高温度は1600 °C または 1700 °C です。炉床は軽量耐火レンガ積みで高重量の装入物に対応します。NTLog Basic により Nabertherm コントローラでプロセスデータを USB に記録できます。

主な機能 / 機器

• シリーズ HFL：HT 高温炉に類似する構造だが、攻撃性のある工程雰囲気向けに耐火レンガの内張りを採用。
• 最高温度：1600 °C または 1700 °C（機種による）。
• 加熱素子：二珪化モリブデン（MoSi2）。
• 特殊な背面断熱を持つ堅牢な軽量耐火レンガ断熱。
• 高荷重対応の軽量耐火レンガ製炉床。
• 取扱説明書の範囲内での定められた用途。
• NTLog Basic による USB へのプロセスデータ記録。

付加装置 / 追加機能

• 定められた温度勾配または予め設定した新鮮空気量で炉を冷却する冷却システム。モードはコントローラの追加機能でセグメントごとに切替可能。
• ねじ式キャップ付き熱電対導入孔。
• 較正証明書付きの加熱制御用熱電対。
• 不燃性のプロセスガスによる炉洗浄用の保護ガス接続（完全密閉ではない）。
• 電磁弁とフロート式流量計を備えた自動供気システム（コントローラの追加機能で制御）。
• 昇降式または平行開閉式の扉オプションおよび自動ドアロック（ドア接点スイッチ付）。
• 積み込み/取り出し時の機械的損傷を防ぐ発熱体保護（オプション）。
• イーサネットインターフェース。

ギャラリー説明

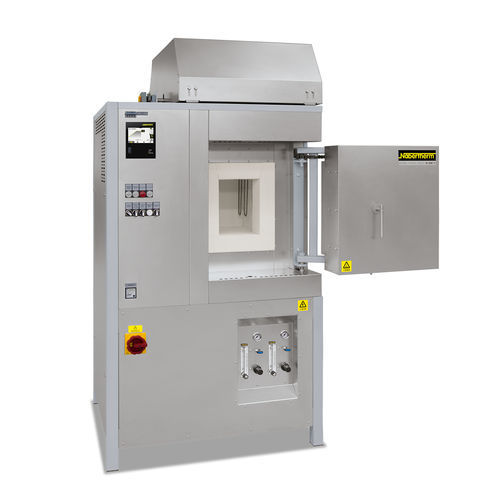

• ガス供給システム付き高温炉 HFL 16/17 DB50。
• ガス供給システム付き HFL 16/17 DB50（別視点）。
• 電磁弁とフロート式流量計を備えた自動供気システム。
• 天井部の熱電対導入口（トライポッド付き）。
• 軽量耐火レンガ断熱と MoSi2 発熱体。
• 積載/取り出し時の機械的損傷を防ぐ発熱体保護（オプション）。

技術仕様（抜粋）
機種 | 最高温度 (°C) | 炉内寸 幅×奥行×高 (mm) | 容量 (L) | 外形 幅×奥行×高 (mm) | 接続負荷 (kW) | 電気接続 | 重量 (kg)
HFL 16/16 | 1600 | 200 x 300 x 260 | 16 | 1010 x 890 x 1990 | 12.5 | 三相 | 530
HFL 40/16 | 1600 | 300 x 350 x 350 | 40 | 1140 x 940 x 2260 | 12.5 | 三相 | 735
HFL 64/16 | 1600 | 400 x 400 x 400 | 64 | 1240 x 990 x 2310 | 18.5 | 三相 | 910
HFL 160/16 | 1600 | 500 x 550 x 550 | 160 | 1410 x 1240 x 2490 | 21.5 | 三相 | 1290
HFL 16/17 | 1700 | 200 x 300 x 260 | 16 | 1010 x 890 x 1990 | 12.5 | 三相 | 530
HFL 40/17 | 1700 | 300 x 350 x 350 | 40 | 1140 x 940 x 2260 | 12.5 | 三相 | 735
HFL 64/17 | 1700 | 400 x 400 x 400 | 64 | 1240 x 990 x 2310 | 18.5 | 三相 | 910
HFL 160/17 | 1700 | 500 x 550 x 550 | 160 | 1410 x 1240 x 2490 | 21.5 | 三相 | 1290

注記
外形寸法は追加装備により変動します。機種によっては加熱が二相間で行われます。記載の接続負荷は標準機の値であり、オプションにより増加する場合があります。

特長 / 仕様

• 加熱方式：二珪化モリブデン（MoSi2）加熱素子。
• 断熱：特殊背面断熱を施した軽量耐火レンガ構造（関連モデルにファイバー断熱のバリエーションあり）。
• 炉床：高荷重対応の軽量耐火レンガ積み。
• 制御・記録：NTLog Basic による USB へのプロセスデータ記録。
• オプション：保護ガスパージ、自動供気システム、較正証明付き熱電対、温度勾配制御型冷却システム、発熱体保護、昇降/平行開閉扉、自動ドアロック、イーサネット。
• 複数の機種・容量を用意。寸法・容量・接続負荷・重量は技術表を参照してください。
