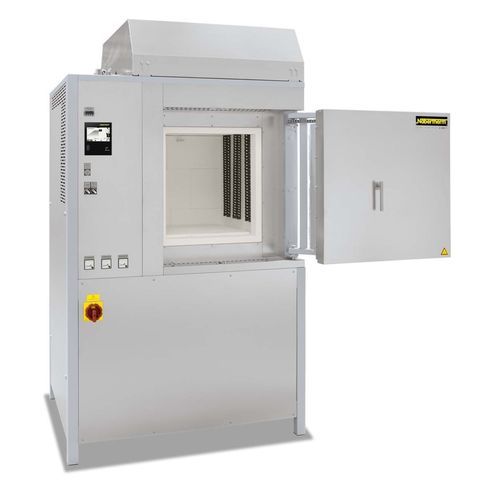

加熱オーブン HTC series

焼結実験用ステンレススチール製

概要
HTCシリーズ（HTC 16/16〜HTC 450/16）は、縦掛けのSiCロッドで両側から加熱する箱型の高温炉です。焼結や熱処理プロセス向けに設計され、最高使用温度は1550 °C（作業温度の目安はTmaxより約50 °C低く設定）です。基本構造はHTシリーズと互換性があり、各種オプションの追加が可能です。

用途と適合性
酸化ジルコニウム等の焼結プロセスや、炉材と加熱素子の相互作用を抑えたい工程に適します。炉天井の長寿命断熱、背面断熱を備えたファイバー断熱、プロセスガスのパージや排気処理オプションなど、生産環境での運用を想定した設計です。

特長

• 最高温度 Tmax 1550 °C。作業温度は通常Tmaxより約50 °C低く設定して摩耗を抑える
• 縦掛けSiCロッドにより両面加熱
• 二重殻の後壁通気型ステンレス外装により低外面温度と構造安定性を確保
• 背面断熱を含むファイバー断熱と炉天井の特殊吊り構造（RCF等は不使用）
• 1450 °Cでの温度均一性：±6 °C（DIN 17052‑1）
• チェーン導入の並列スイベルドアにより断熱を損なわずに開閉を実行
• 大型モデルは前後二面扉仕様が可能
• 扉部の熱損失を抑える迷路状シール
• 断熱を保護し重荷重に対応する強化床（面荷重例：5 kg/dm²）
• 炉天井の蒸気抜きとモーター式排気フラップ、吸引用ステンレスフードを装備
• P570コントローラ（タッチ操作、50プログラム×40セグメント）とNTLog BasicによるUSBでのプロセスデータ記録

技術仕様（抜粋）
HTC 16/16 | Tmax 1550 °C | 内寸 200 × 300 × 260 mm | 容量 16 l | 外形 820 × 690 × 1860 mm | 加熱出力 12.0 kW | 電力 16.5 kW | 三相 | 重量 220 kg
HTC 40/16 | Tmax 1550 °C | 内寸 300 × 350 × 350 mm | 容量 40 l | 外形 1010 × 800 × 1990 mm | 加熱出力 12.0 kW | 電力 16.5 kW | 三相 | 重量 420 kg
HTC 64/16 | Tmax 1550 °C | 内寸 400 × 400 × 400 mm | 容量 64 l | 外形 1140 × 890 × 2040 mm | 加熱出力 18.0 kW | 電力 41.5 kW | 三相 | 重量 660 kg
HTC 128/16 | Tmax 1550 °C | 内寸 400 × 800 × 400 mm | 容量 128 l | 外形 1140 × 1280 × 2040 mm | 加熱出力 26.0 kW | 電力 61.0 kW | 三相 | 重量 550 kg
HTC 160/16 | Tmax 1550 °C | 内寸 500 × 550 × 550 mm | 容量 160 l | 外形 1250 × 1040 × 2260 mm | 加熱出力 21.0 kW | 電力 40.0 kW | 三相 | 重量 535 kg
HTC 276/16 | Tmax 1550 °C | 内寸 500 × 1000 × 550 mm | 容量 276 l | 外形 1340 × 1600 × 2290 mm | 加熱出力 36.0 kW | 電力 73.0 kW | 三相 | 重量 1300 kg
HTC 450/16 | Tmax 1550 °C | 内寸 500 × 1150 × 780 mm | 容量 780 l | 外形 1380 × 1820 × 2570 mm | 加熱出力 64.0 kW | 電力 118.0 kW | 三相 | 重量 1450 kg

追加装置

• 温度勾配または所定の新鮮空気量で制御する冷却システム（コントローラでセグメント毎に切替可）
• ねじ式の熱電対導入ポートと較正済み熱電対
• 不燃性プロセスガス用の保護ガス接続（完全気密ではない）
• 電磁弁・流量計付きの自動ガス供給システム（コントローラの追加機能で制御）
• 高床荷重対応の軽量耐火レンガ床断熱（Tmax 1700 °C）
• リフトドアおよびドアコンタクト付き自動ロック
• 加熱体の機械的損傷防止装置および特別仕様加熱体
• イーサネットインターフェース

仕様

• 加熱方式：縦掛けSiCロッドによる両面加熱
• 断熱：背面断熱を含むファイバー断熱（RCF不使用）
• 構造：二重殻通気型ステンレス外装、強化床、迷路状シール
• 制御・データ：P570タッチコントローラ（50プログラム×40セグメント）、NTLog Basic（USB）
• プロセスオプション：保護ガスパージ、自動ガス供給、熱電対導入、冷却システム、耐火レンガ床
• 温度均一性：1450 °Cで±6 °C（DIN 17052‑1）
