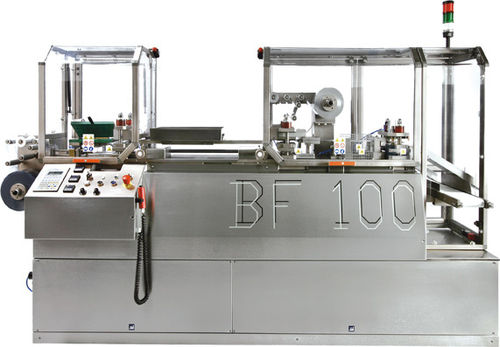

自動包装システム BF 100

非連続コンピュータ制御横型

製品概要 BF100は、交互（間欠）サイクルで工業用ブリスターを成形する自動ブリスター機です。製品はオペレータによる手動投入または「FULL BOX」ユニバーサルローダーによる自動投入が可能です。設定および作業サイクルは、Siemens PLC（CFR21準拠）で管理されるオペレータパネルから操作します。

主な特徴

• 交互システムを採用した自動ブリスター機
• 合計幅が100 mm以下の場合、1ストロークあたり2個のブリスター処理が可能（ポケット間は6 mmのクリアランス）
• 垂直および水平の穿孔を同時に実行可能
• プリパンチ付き成形システムの設置が可能
• ALU-ALUおよびPVC-ALUブリスターの成形に対応
• 最大ブリスターフォーマット：120×100 mm
• 標準の最大ポケット深さ：15 mm；PVCでは最大17 mmまで
• 回転ブラシによる自動製品供給オプション

生産能力

• ストローク数：約35ストローク/分（ブリスターのピッチに依存）
• フォーマットとピッチにより通常の出力は約600～1,600個/時（1ストローク1個の場合）
• 35ストローク/分の例：1個/ストローク ≈ 2,100 個/時（120×100 mm以下）
• 2個/ストローク ≈ 4,200 個/時（50×100 mm以下）
• 4個/ストローク ≈ 8,000 個/時（50×50 mm以下）

技術仕様

• 機械寸法：2,850 × 1,100 × 1,850 mm（高さ）；質量：約1,350 kg
• 圧縮空気：配管内径 Ø 8 mm / 外径 Ø 10 mm；消費量 ≈ 4 リットル/サイクル；作動圧 5–9 bar
• 主電圧：400 V、50 Hz；消費電力：5 kW
• 温度制御：サーモレギュレータ3台（成形用2台、シール用1台）
• カムシャフト角位置制御：アブソリュートエンコーダ、分解能360パルス/回転
• 機械作動温度：30°–200° C；推奨周囲温度：20°–45° C
• 23° Cでの脱イオン水を用いた密閉冷却回路
