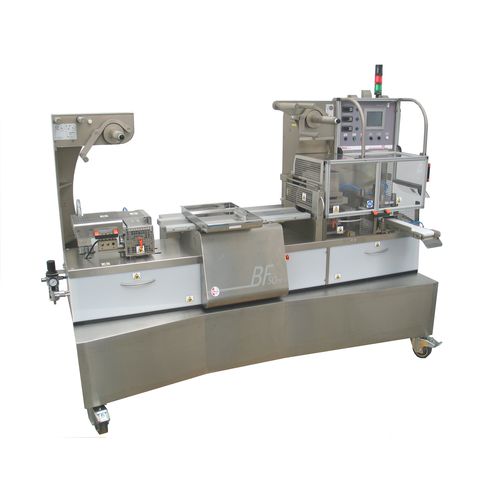

自動包装システム BF 50 Plus

手動式空圧式電空

製品概要
BF50 PLUSはBF50 STの機能に、拡張された生産制御機能を組み合わせたモデルです。フォーマット変更の柔軟性と簡単なセットアップが求められる中規模生産バッチ向けの、固形製品の工業用ブリスター包装に適したコンパクトで多機能なソリューションです。ピンホール検出、ビジョンカメラ、中央印刷用のプリントマーカーなどの制御システムを搭載できます。製品の供給は専用フォーマットトラックやその他の給材システムを介して手動または自動で行えます。

主な特徴

• 固形製品用の自動ブリスター装置
• コンパクトな寸法およびピボットホイール付きの可動ベンチ
• ブリスター最大寸法：150×100 mm
• 最大17ストローク/分（1ストローク当たり2ブリスター）— 最大34ブリスター/分
• プラスチック製ブリスターおよびALU‑ALUブリスターに対応
• テフロンパンチによる深いまたは複雑なポケット形状のための機械・電気・空圧の事前設定
• 中央印刷用の事前設定（プリントマーカー）
• 手動供給用のAISI 316Lステンレストレイ
• ブラシによる自動供給（Full Box）および専用トラック経由の自動供給の事前設定
• ペリスタルティックポンプによる液体充填の事前設定
• ALU‑ALU用のピンホール検出システムの事前設定
• 製品存在確認用のビジョンシステムおよび不適合ブリスター排出の電気空圧式排出機構の事前設定
• 積載エリア：800 mm

生産性能

• 最大17ストローク/分（ブリスター間隔に依存）
• 1ストローク当たり1ブリスター：約1,020ブリスター/時（成形寸法150×100 mm以下）
• 1ストローク当たり2ブリスター：約2,040ブリスター/時（成形寸法70×100 mm以下）
• 1ストローク当たり3ブリスター：約3,060ブリスター/時（成形寸法45×100 mm以下）
• 最大ポケット高さ：17 mm（PVCブリスター）
• 最大ポケット高さ：10.5 mm（ALU‑ALUブリスター）

技術仕様

• 機械寸法：2,400 × 1,100 × 2,050 mm（H×W×D）；重量：750 kg
• 圧縮空気接続：チューブ内径 Ø 12 mm / 外径 Ø 14 mm
• 圧縮空気消費量：約23リットル/サイクル
• 動作圧力：6–9 bar
• 主電圧：230 V 50/60 Hz
• 消費電力：6.5 kW
• 機械の動作温度：50°–220° C
• 推奨使用環境温度：20°–45° C
• 23° Cでの脱イオン水による閉回路冷却システム
