サーボドライブ包装システム BF 150

電子自動縦型

製品概要

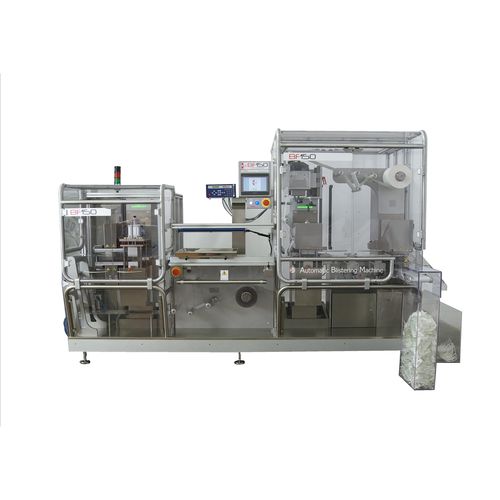

BF 150 は交互式システムを持つ自動ブリスター機で、垂直ステーション、ブラッシュレスモーターで駆動される電動軸による自動搬送とピッチ送りを備えています。製品の装填方式は3種類：AISI 316L ステンレス製トレイによる手動装填、回転ブラシで製品をフォーマット別トラックへ案内する汎用自動「Full Box」システム、専用トラックによる自動装填。オプションでポケット内の製品有無や欠陥を検査する「camera vision」電子システム、及び冷間成形のALU-ALUポケット向けピンホール検出システムを搭載可能です。

主な特徴

• 垂直ステーションと自動インデックスを備えた自動ブリスタリング
• テフロンパンチによるプレス成形用の機械的・電気的・空圧的プレディスポジション
• AISI 316L ステンレストレイによる手動製品供給のプレディスポジション
• 回転衛星ブラシを備えた「Full Box」汎用システムによる製品供給のプレディスポジション
• フォーマット別専用トラックによる製品供給のプレディスポジション
• 高精度ペリスタルティックポンプを用いた制御供給の液体充填システム取り付けプレディスポジション
• 固定式アルミ構造によるマシン支持
• 「camera vision」システム取り付けのための機械的および電気的プレディスポジション
• ALU‑ALU ブリスター冷間成形後の電子ピンホール検出システム取り付けのための機械的および電気的プレディスポジション
• 広い製品搭載エリア

生産能力

• 最大 35 ストローク/分（1 ストロークあたり 2 ブリスター）— ブリスターピッチにより最大 70 ブリスター/分
• 1 ブリスター/ストローク：約 1,800 ブリスター/時（フォーマット 170×120 mm 以下）
• 2 ブリスター/ストローク：約 3,600 ブリスター/時（フォーマット 120×80 mm 以下）
• 3 ブリスター/ストローク：約 5,400 ブリスター/時（フォーマット 100×40 mm 以下）
• PVC ブリスターの最大ポケット高さ：40 mm
• ALU‑ALU ブリスターの最大ポケット高さ：10.5 mm

技術仕様

• 機械寸法：3,300 mm × 1,935 mm × 2,200 mm（高さ）；重量：2,500 kg
• 圧縮空気接続：配管内径 Ø 12 mm - 外径 Ø 14 mm
• 圧縮空気消費量：約 2 リットル/サイクル
• 動作圧力：6–9 bar
• 主電源電圧：400 V、50 Hz
• 消費電力：10.5 kW
• 機械作業温度：30°–200° C
• 使用環境温度：20°–45° C
• 23° C における脱イオン水による密閉循環冷却システム
