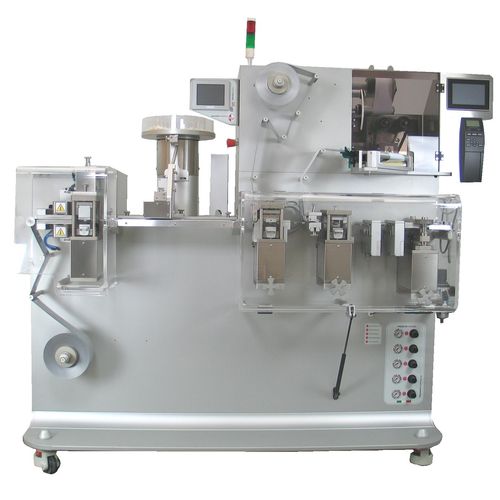

全自動包装システム BF 35

コンパクト圧縮用液体用

製品概要
BF35は、バルコニーワークステーションを備えたブリスターストリップ用途向けのコンパクトで完全自動のシングルフォーマット装置です。臨床試験用バッチ、病院ロット、中規模生産ロット向けに設計されており、100×35 mmのブリスターパックを成形します。金型を交換することでバイアルやボトル用のブリスターを製造でき、複数位置での小型単回投与または多回投与容器の作成が可能です。BF35は人用および獣医用の液体包装にも対応し、高い投与精度を実現します。

主な特徴

• シングルフォーマット自動ストリップブリスター装置
• コンパクトな寸法
• 1分あたり10/25ストローク（フォーマット依存）
• ブリスター寸法 100×35 mm または必要数のポケットを得るための35の倍数
• 最大ポケット深さ 18 mm
• プラスチック製ブリスターの成形（PVC等）
• ALU‑ALU ブリスターの製作
• プラスチックブリスターおよび冷間成形用のテフロンパンチによる予備成形のプリセット
• アンプル、バイアル、ボトル用容器の製作
• ピッチはブラシレスモーターで制御
• 手動投入用 AISI 316L ステンレストレイ
• フォーマット専用システムによる自動製品投入
• 投入エリア 520 mm
• 「Heat Transfer」方式を選択可能なインライン電機機械式自動印刷システム
• 可変データ（データマトリクス、バーコード、ロゴ、テキスト等）の印字は機上、USB、またはPCからプログラム可能
• ブリスター上の連続的な機械式・自動ラベル位置決め

生産

• ブリスターのピッチにより最大 35 bpm（ストローク/分）
• PVC‑ALU ブリスター：1 ストロークあたり 1 個のブリスター
• 1 ピッチ切断：約 35 ブリスター/分
• 2 ピッチ切断：約 17 ブリスター/分
• 3 ピッチ切断：約 11 ブリスター/分
• PVC ブリスターの最大ポケット高 17 mm
• ALU‑ALU ブリスターの最大ポケット高 10.5 mm

仕様・技術データ

• 機械寸法：2,220 mm x 725 mm x 1,900 mm（高さ）；重量：500 kg
• 圧縮空気接続：内径 Ø 12 mm / 外径 Ø 14 mm の配管
• 圧縮空気消費量：約 20 リットル/サイクル
• 使用圧力：6–9 bar
• 主電源：230 V 50/60 Hz
• 消費電力：6.5 kW
• 機械作動温度：30°–200° C
• 使用環境温度：20°–45° C
• 23° C での脱イオン水による閉回路冷却システム
