化学吸引ドラフトチャンバー evo

排気封じ込め用化学ろ過の

概要

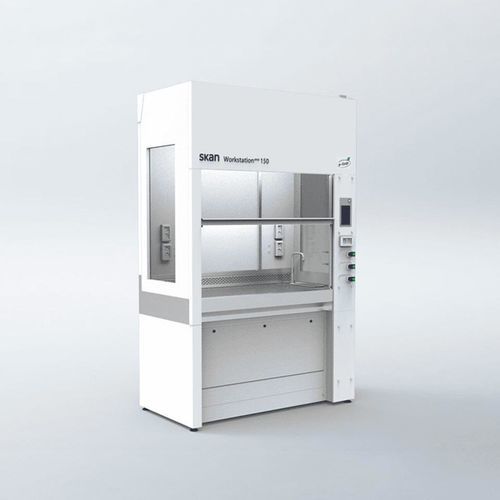

Workstation evo は、活性炭とHEPA14フィルターを組み込んだ部分再循環型の実験室用フードです。e-loop テクノロジーにより空気消費量を約60%削減し、エネルギー負荷を低減します。部分再循環システム、自動フィルター認識と連続飽和監視、オプションの電子前面スライド（モーションセンサー付き）、および清掃性を考慮した材料により、安全性、エルゴノミクス、保守性が向上します。

用途

• 研究所・研究用途
• 食品業界
• 病院・調剤薬局

保護カテゴリ

• 作業者保護
• 環境保護

主な特長

• 空気消費量の低減: 給気および排気の体積を最大60%低減し、空調負荷と運用コストを抑制します。
• 省エネルギー: 最適化された気流とフィルター設計により電力・暖房費の実測的な削減が可能です。
• フィルターの連続監視: 飽和状態を継続的に監視し、フィルター性能と適時のメンテナンスを確保します。
• 自動フィルター認識: 設置されたフィルター種類を自動で認識し、動作パラメータを適合させます。
• 気流監視: 抽気の監視により、性能低下の見逃しを防ぎます。
• 多様なフィルター選択肢: 各種有害物質や実験プロセスに応じたフィルターの選択が可能です。

要件

• 有効物質の取扱い: 化学薬品、溶媒蒸気、有効物質の安全な取り扱いに対応します。
• エネルギー・資源効率の高い運転: 給気量を削減しつつ安全性と空気品質を維持し、エネルギー消費と運用コストを低減します。
• 清潔な排気ダクト: 抽気設計によりダクト内の堆積を防ぎ、メンテナンス負荷を低減し建物の汚染を防止します。

動作原理
実験室の空気を吸引し、作業口に設けたエアカーテンが有害物質の拡散を防ぎます。給気が汚染空気と混合され、吸入口グリルを通ってフィルターへ導かれます。浄化された排気は一部が建物外部排気へ、一部が作業エリアへ再導入されます。排気流は継続的にフィルタリングされ、発生源で直接有害物質を除去します。

技術仕様

• 規格 / フィルター / OELレベル
  規格: SN EN 14175-3
  フィルター種別: HEPA 14、活性炭
  OELレベル: <1 μg/m3
• Workstation 120（参考値）
  外形寸法（W x D* x H**）: 1203 x 945 x 2563 mm
  作業領域（W x D x H）: 1137 x 592 x 1322 mm
  総風量: 447 m3/h ±5%
  排気風量: 230 m3/h ±5%
  再循環風量: 189 m3/h ±5%
• Workstation 150（参考値）
  外形寸法（W x D* x H**）: 1503 x 945 x 2563 mm
  作業領域（W x D x H）: 1437 x 592 x 1322 mm
  総風量: 586 m3/h ±5%
  排気風量: 240 m3/h ±5%
  再循環風量: 288 m3/h ±5%
• Workstation 180（参考値）
  外形寸法（W x D* x H**）: 1803 x 945 x 2563 mm
  作業領域（W x D x H）: 1737 x 592 x 1322 mm
  総風量: 626 m3/h ±5%
  排気風量: 260 m3/h ±5%
  再循環風量: 338 m3/h ±5%
