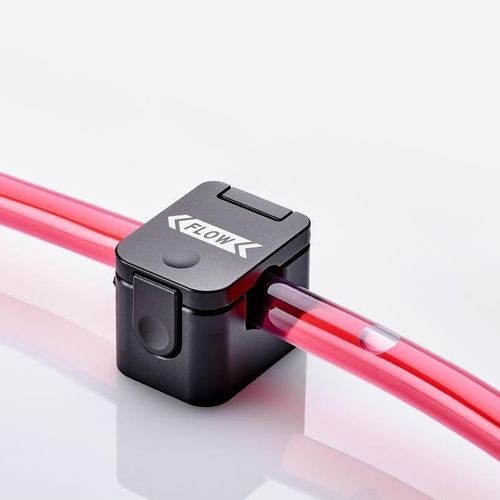

流量センサー SONOFLOW® CO.56 Pro V2.0

医療超音波

概要
ハイブリッド型フローバブルセンサー SONOFLOW® CO.56 Pro V2.0 および SONOFLOW® CO.56 は、液充填医療用チューブ内での高精度流量測定と信頼性の高い気泡検知を統合します。これらの非侵襲・非接触のクランプオンセンサーは簡単に組み込み可能で、チューブにクランプして使用するか医療機器へ取り付けることができ、流体と接触しません。組み込み電子回路とオンボード処理により小さな設置面積を実現しています。

製品の利点

• 流量測定と気泡検知を同時に実現
• 高精度の非侵襲流体モニタリング
• チューブ内の気泡を非接触で検出
• 医療用途向けに設計
• 長寿命で電子回路を内蔵（外部電子基板不要）

主な特徴

• ハイブリッドセンサー：流量測定と気泡検知を同時に実行
• チューブに吊るして使用する軽量タイプ（SONOFLOW® CO.56 Pro V2.0）
• 医療機器へ固定取付けするコンパクトタイプ（SONOFLOW® CO.56）
• 標準的な医療用チューブ径に対応する各種センササイズ
• 電子回路基板およびマイクロプロセッサを内蔵
• RS-485 シリアルインターフェース（最大12台のセンサー運用）
• パラメータ設定や可視化用のオプションソフトウェア

安全性と設計

• サイクル式セルフテストとウォッチドッグを備えたフェールセーフアーキテクチャにより、異常時でも機能出力を確保
• 電源投入またはソフトウェアリセット後の初期試験手順
• 高い耐電磁安定性および最大1000Vの絶縁（SONOFLOW® CO.56 Pro V2.0 の高度な安全機能）
• 分類：CF（cardiac floating） — SONOFLOW® CO.56 Pro V2.0
• 媒体と接触する機械的部品がない設計（血球の保護、システム滅菌性の維持に寄与）

電子回路と測定原理

• 内蔵電子基板とマイクロプロセッサ
• 複数センサーの接続・運用のための RS-485 インターフェース
• 超音波トランジットタイム原理に基づく双方向流量測定
• 透過方式による気泡検知

適用分野

• 体外式生命維持装置（ECLS）
• 人工心肺装置および ECMO
• 心臓補助システム
• パーフュージョンシステム
• 臓器輸送システム
• ロボット支援手術機器

ダウンロード（製品資料）
SONOFLOW® CO.56 Pro V2.0 および SONOFLOW® CO.56 に関する製品フライヤー、パンフレット、技術データシートを提供しています。

技術仕様

• 測定原理：超音波
• 測定方式：流量測定と気泡検知の組合せ
• 取付方法：SONOFLOW® CO.56 Pro V2.0 — チューブに吊り下げ、組込みオプションあり；SONOFLOW® CO.56 — 組込み／固定取付
• チューブ（例）：SONOFLOW® CO.56 Pro V2.0 — 1/4" × 1/16" | 1/4" × 3/32" | 3/8" × 3/32"；SONOFLOW® CO.56 — 4 mm ... 16 mm
• チューブ素材：PVC；SONOFLOW® CO.56 はシリコーン、PTFE、PFA、FEP、TPE、Tygon、PE 等にも対応
• センサ材質：アルミニウム（CO.56 Pro V2.0：黒；CO.56：赤、灰色）
• 重量：CO.56 Pro V2.0 — 約100 g；CO.56 — 約120 g～145 g（サイズにより異なる）
• インターフェース：RS-485
• 保護等級：IP67
• 規格・安全基準：IEC 60601-1（医療安全、第3版）、IEC 60601-1-2（EMC、第4版）、IEC 61157（音響放射）、RoHS 2011/65/EU
