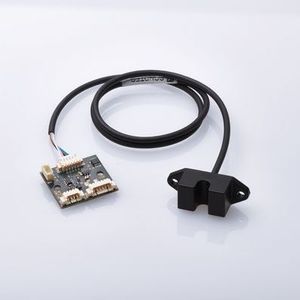

流量センサー SONOCHECK® ALD

医療超音波非侵襲的

製品概要
非接触式気層検出器 SONOCHECK® ALD は、輸液治療、透析、経静脈栄養における液面を監視します。クランプオン（clamp‑on）センサーは小さな泡（発泡）を無視します。電子回路はコンパクトな非侵襲センサーに統合されています。設計や寸法は滴下室（ドリップチャンバー）の直径および材料に依存し、顧客仕様に合わせて調整可能です。滴下室を確実に保持するための簡易ロック式カバーはオプションで提供可能です。ISO 13485 認証取得、医療機器承認用の文書は要請に応じて提供します。

製品の利点

• 滴下室に対する非侵襲のクランプオン測定
• 泡による誤検知が発生しにくい設計
• 単一チャネルおよび二重チャネルの構成を選択可能
• 電子部品は統合され、摩耗がない設計
• 外部の電子基板を必要としない
• 医療用安全規格 IEC 60601‑1 に準拠

主な特長

• 2つの構成：SONOCHECK® ALD01（単一チャネル、1測定点）および SONOCHECK® ALD02（二重チャネル、最小/最大レベル検出）
• 滴下室の直径や材質に合わせてカスタマイズ可能
• 滴下室を確実に保持するための簡易ロック式カバーをオプションで用意
• コンパクトな非侵襲センサーに電子回路を統合
• 医用電気機器の安全要件 IEC 60601‑1 を満たす設計

技術データ
測定原理：超音波
滴下室：外径：未定義；材質：プラスチック
応答時間：50 ms
電源：+5 ± 0.5 VDC、≤ 40 mA
動作温度：5–60 ℃
インターフェース：TTL、シリアル、PWM
規格：安全性：IEC 60601‑1；EMC：IEC 60601‑1‑2；生体適合性：DIN EN 61157

用途

• 輸液（インフュージョン）
• 透析
• 経静脈栄養（パレンタル栄養）
• 製薬業界

技術仕様

• モデル：SONOCHECK® ALD（ALD01 単一チャネル；ALD02 二重チャネル）
• 測定原理：超音波
• 応答時間：50 ms
• 電源：+5 ± 0.5 VDC、≤ 40 mA
• 動作温度：5–60 ℃
• インターフェース：TTL、シリアル、PWM
• 滴下室：外径は未定義；材質：プラスチック
• 規格：IEC 60601‑1（安全）；IEC 60601‑1‑2（EMC）；DIN EN 61157（生体適合性）
• 電子回路統合；簡易ロック式カバー（オプション）；ISO 13485 認証ドキュメントサポート
