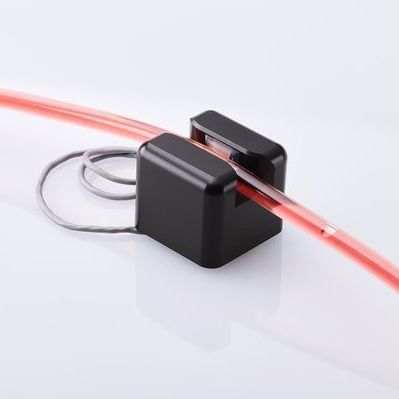

ガスセンサー SONOCHECK® ABD

医療超小型超音波

製品説明
SONOCHECK の気泡センサー（型式 ABD05、ABD07）は、厳しい安全要件を持つ医療用途向けに設計されています。本センサーは、血液、血漿、水、食塩水などの流体が流れるチューブ内の空気やガスの泡を非接触で検出し、濡れ/乾きの検出も行います。医療用途では、危険な空気注入から患者を保護することが主な役割です。

製品の利点

• 複数の安全コンセプトに対応
• 非接触の超音波測定
• カップリング媒体不要
• コンパクトでモジュール式の設計
• 外付け基板を必要としない統合電子回路
• 用途特化のマイクロバブル検出
• 保守不要・摩耗なし
• センサー設定および試験用のオプションソフトウェア

特長
簡単なプラグアンドプレイ統合

• 高い衛生基準を必要とする用途向けのコンパクトでモジュール式の設計
• カップリング媒体を使わずにチューブをセンサーに簡単に挿入可能
• 動的に変化する音響条件への自動適応

近代的な安全アーキテクチャを備えたスマートセンサー

• インテリジェントな超音波伝送技術
• 周期的自己診断を備えたシングルチャネル設計（機種により異なる）
• ブラインドタイムのない連続自己診断を含む高度なフェールセーフ安全アーキテクチャ（機種により異なる）
• 受信セラミックと電子回路の二重化による冗長設計（機種により異なる）
• 動的適応と最適な動作状態の設定のための非対称アルゴリズム

適用分野

• 透析および輸血
• 人工心肺装置および ECMO
• 血液分離装置
• 医療用ポンプ（注入、心臓、栄養、造影剤）
• 診断システム
• 臓器輸送および移植医療

技術データ（抜粋）
特性 | SONOCHECK ABD05 | SONOCHECK ABD07
周期的自己診断 | ✓ | ✓
フェールセーフアーキテクチャ | ✓ | -
統合電子回路 | ✓ | ✓
電源 | 5 VDC | 5 VDC
ソフトウェア | ✓ | ✓
出力 - TTL Logic | ✓ | ✓
出力 - シリアル | ✓ | ✓
出力 - PWM | ✓ | ✓
RoHS / REACH 認証 | ✓ | ✓
小型化 | - | ✓

特性 / 技術仕様

• シリーズ/モデル: SONOCHECK ABD05、SONOCHECK ABD07（SONOCHECK® ABD シリーズの一部）
• チューブ内の空気・ガス泡を非接触で超音波検出
• 検出可能な媒体の例: 血液、血漿、水、食塩水
• 濡れ/乾き検出対応
• 安全機能: 周期的自己診断、機種によりフェールセーフ構成および冗長ハードウェア
• 出力: TTL ロジック、シリアルインターフェース、PWM
• 統合電子回路; 外部電子基板不要
• 電源: 5 VDC
• RoHS / REACH 準拠
• 保守不要、摩耗なし
