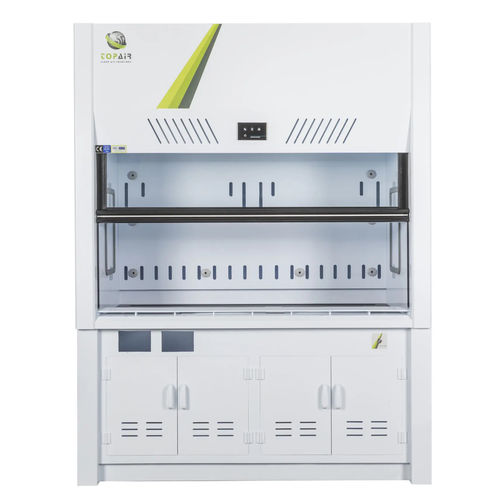

過塩素酸取扱い用ドラフトチャンバー FH-120-WD

化学吸引排気洗浄用

製品概要
TopAirのポリプロピレン製フード FH-WDシリーズは、洗浄（washdown）用のスプレーノズルとソレノイド洗浄栓を備え、フード背面空間を完全に洗浄して鉱物残留物を除去します。過塩素酸や強力な化学薬品での使用を想定して設計されており、耐薬品性に優れた非腐食性ポリプロピレン製で、CE認証を取得しています。過塩素酸使用時は都度洗浄を推奨します。

構造

• 化学薬品耐性に優れた8 mm溶接ポリプロピレン構造
• 作業台：標準はポリプロピレン、オプションはステンレス、セラミック、エポキシ、HPL
• 5 mm前面安全ガラス（カウンターウェイト方式）
• 下部は通気仕様のポリプロピレン製ベースキャビネット
• 上部および背面パネルからの空気換気

特長

• 洗浄（washdown）機能（スプレーノズル）
• ソレノイド洗浄栓および排水ポート
• 保守・修理の容易なアクセス
• 照明とコンセントを制御する7インチカラータッチスクリーン（標準）
• オプション：7インチ AFAシステム（風速表示・アラーム）
• オプション：10.1インチ VAV（自動風速制御、VFD装備、温度・湿度表示）
• オプション：Energy Saver 10.1” VAV+Active（自動サッシュ動作・近接検知）
• 作業域から分離した800 lux LED照明（防爆灯オプションあり）
• CE認証

型式（外形寸法と作業空間）
Spec / Model | FH-120-WD | FH-150-WD | FH-180-WD | FH-200-WD | FH-250-WD
外形寸法 W x D x H | 1200 x 980 x 2370mm (47.3×38.6 x 93.3”) | 1500 x 980 x 2370mm (59 x 38.6 x 93.3”) | 1800 x 980 x 2370mm (70.9 x 38.6 x 93.3”) | 2000 x 980 x 2370mm (78.8 x 38.6 x 93.3”) | 2500 x 980 x 2370mm (98.4 x 38.6 x 93.3”)
排気口寸法 | 1 x 10”/250MM | 1 x 10”/250MM | 1 x 10”/250MM | 1 x 12”/315MM | 2 x 10”/250MM
作業空間 (W x D x H) | 1000 x 630 x 1000mm (39.4 x 24.8 x 39.4”) | 1300 x 630 x 1000mm (51.2 x 24.8 x 39.4”) | 1600 x 630 x 1000mm (63 x 24.8 x 39.4”) | 1800 x 630 x 1000mm (70.8 x 24.8 x 39.4”) | 2300 x 630 x 1000mm (90.5 x 24.8 x 39.4”)
前面サッシュ最大開口 | 720mm / 28.3”（全モデル）
製造/試験基準 | CE
風速 | 0.5±0.1 m/s (100±20 fpm)
フード材質 | ポリプロピレン
作業台材質 | 標準：ポリプロピレン；他オプション：HPL / セラミック / エポキシ / ステンレス
制御システム（標準） | 7インチカラーディスプレイ（オン/オフ制御）
オプション | 水栓 / ガス栓 / 真空栓 / PPシンク
電源 | 110/220 V, 50/60 Hz（標準は単相；三相は別途対応）
照明 | 800 lux LED照明

付属品（抜粋）

• FH-FAN-1500-300 | 遠心ファン 1.5 kW 2800 rpm / IE3 DIA 300 mm
• FH-PP-KP4B | ポリプロピレン製カップシンク（複数サイズあり）
• FH-FAN-750 | 遠心ファン 0.75 kW 2800 rpm / IE3 DIA 250 mm
• FH-GTAP | ガス栓
• FH-KIT | フード用キット：水栓1、ガス栓1、カップシンク1、コンセント4
• FH-SOCKET | 電源コンセント
• FH-VAV | 風量監視器（警報付） VAV+VFD設置済み、7’’ LCDタッチコントローラ付
• FH-WTAP | 水栓

技術仕様

• フード構造：8 mm溶接ポリプロピレン、耐薬品性
• 過塩素酸用途に対応；各セッション後の洗浄を推奨
• スプレーノズル、ソレノイド洗浄栓、排水ポートを備えたwashdownシステム
• 作業台：標準はポリプロピレン；代替：HPL、セラミック、エポキシ、ステンレス
• 前面ガラス：カウンターウェイト式5 mm安全ガラス
• 換気：上部および背面パネル；モデル別に排気口サイズあり
• 風速：0.5 ± 0.1 m/s (100 ± 20 fpm)
• 制御：標準7インチタッチスクリーン；AFA、VAV、エネルギーセーブ制御オプションあり
• 照明：800 lux LED（防爆オプションあり）
• 電気：110/220 V, 50/60 Hz 単相標準；三相は別途対応
• 認証：CE
