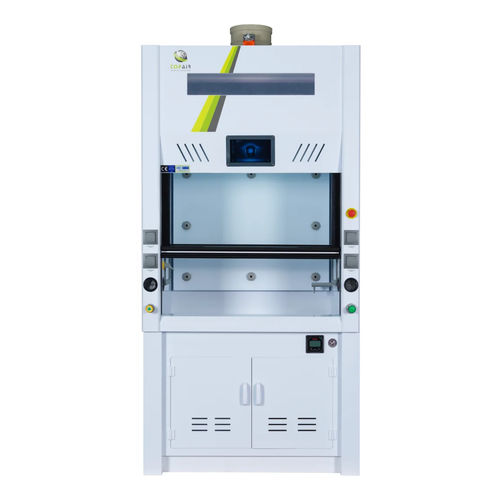

化学吸引ドラフトチャンバー FH-120-WS

排気実験用床置き

製品概要
ポリプロピレン製の研究室用ドラフトチャンバー（通風柜）で、統合型ウェットスクラバーを備え、化学蒸気、ミスト、エアロゾルを回収するよう設計されています。スクラビング媒体は汚染物質を水タンクへ導き、上部のミスト除去器が排気ファンを保護します。耐薬品性に優れた非腐食性ポリプロピレン製。酸、有機溶剤、強薬品の取り扱いに適しています。CE認証取得済みで、産業・研究用途に対応します。

構造

• 8 mm溶接ポリプロピレンパネル（高耐薬品性）
• ポリプロピレン製ワークトップ（オプション：ステンレス、セラミック、エポキシ、HPL）
• カウンターウェイト式の5 mm強化前面安全ガラス
• 下部換気付きポリプロピレン製ベースキャビネット
• 上部および背面パネルからの給気で最適な気流を確保

ウェットスクラバーの機能

• 洗浄液を噴霧するスプレーノズル
• ファンを保護しキャリーオーバーを低減する上部ミスト除去器
• 粒子および可溶性蒸気を捕集するスクラビング媒体
• 循環用の水ポンプおよび専用水タンク
• 媒体交換や保守が容易なアクセス設計

機能および制御オプション

• 作業域から分離された800 LUXのLED照明（耐爆灯オプション）
• 照明および電源を制御する標準7インチカラ―タッチスクリーン
• オプション制御アップグレード：空気速度表示とアラームを備えたAFAシステム（7”表示）
• VAVオプションは10.1”表示、空気速度自動制御（VFD含む）、温度・湿度表示を含む
• 10.1”で自動サッシュ動作と近接検知により省エネするアクティブサッシュ制御
• 水栓、シンク、コンセント、足場、屋外ファンなどのオプション
• pH計オプション（自動定量ポンプ付、FH-PHM）
• CE認証

モデル（概要）
Spec / Model | FH-120-WS | FH-150-WS | FH-180-WS | FH-200-WS | FH-250-WS
外形寸法 W x D x H | 1200×980×2370 mm | 1500×980×2370 mm | 1800×980×2370 mm | 2000×980×2370 mm | 2500×980×2370 mm
排気コローネ寸法 | 1 × 10”/250 mm | 1 × 10”/250 mm | 1 × 10”/250 mm | 1 × 12”/315 mm | 2 × 10”/250 mm
任意サイズのカスタマイズ対応 — 単体でも製作可能です！
作業領域 (W x D x H) | 1000×630×1000 mm | 1300×630×1000 mm | 1600×630×1000 mm | 1800×630×1000 mm | 2300×630×1000 mm
前面サッシュ最大開口 | 720 mm（全モデル共通）
フロント風速 | 0.5±0.1 m/s（100±20 fpm）
フード材質 | ポリプロピレン（全モデル）
ワークトップ材質 | 標準：ポリプロピレン。選択肢：HPL / セラミック / エポキシ / ステンレス鋼
制御システム | 標準：7”カラーディスプレイ（オン/オフ制御）。オプション：AFA、VAV（VFD含む）、アクティブサッシュ制御
電源 | 110/220 V、50/60 Hz（単相標準；三相は注文対応）
照明 | 800 lux LED

付属品（一部）

• FH-PHM — 自動定量ポンプ付きpH計
• FH-PP-KP4B — ポリプロピレン製カップシンク（各種サイズ）
• FH-WS-PH — pH計
• FH-WS-PH-DZ — pH計＋定量ポンプ
• FH-FAN-750 — 遠心ファン 0.75 kW、2800 rpm / IE3、直径250 mm
• FH-GTAP — ガスタップ
• FH-KIT — キット：水栓1、ガスタップ1、カップシンク1、電源4口
• FH-SOCKET — 電源コンセント
• FH-VAV — 空気流量監視器（警報音付）、VAV+VFD設置、7”LCDタッチコントローラ
• FH-WTAP — 水栓

技術仕様

• 材質：非腐食性ポリプロピレン（フードおよびキャビネット）
• 構造：8 mm溶接ポリプロピレン構造
• 前面保護：カウンターウェイト式5 mm安全ガラス
• 作業領域サイズ：モデル参照 — 幅1000 mm〜2300 mm
• モデルごとの外形寸法：上記モデル表参照
• 排気コローネ：モデルにより単一または二重構成
• フロント風速：0.5±0.1 m/s（100±20 fpm）
• ウェットスクラバー部品：スプレーノズル、ミスト除去器、スクラビング媒体、ポンプ、貯水タンク
• 照明：800 lux LED（作業域から隔離；耐爆オプションあり）
• 制御：標準7”タッチスクリーン；オプション AFA、VAV（VFD含む）、アクティブサッシュ制御（10.1”表示）
• 電源：110/220 V、50/60 Hz（単相標準；三相は要望により対応）
• 認証：CE
