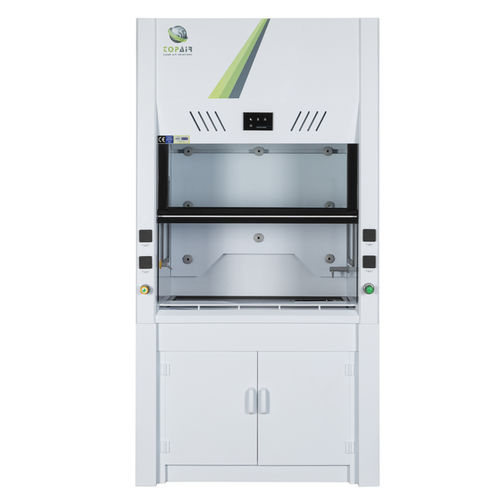

排気クリーンベンチ FH-120-HCV

実験用クリーンルーム用床置き

製品説明
TopAir のラミナフロー排気フードは、高い耐薬品性を持つポリプロピレン製でクリーンベンチ機能を提供します。HEPA フィルタでろ過されたラミナ下向き気流と、建物のダクトへ接続する排気を組み合わせ、作業領域で ISO 5 の清浄度を確保します。

気流システム

• 供給：プレフィルタ＋HEPA フィルタとファンにより、作業面に向かうラミナ下向き気流を生成します。
• 排気：屋外ファンを備えたダクトへの接続が必要です。吸入気および下向き気流（空気の100%）は排気システムへ送られます。

構造

• 耐薬品性の高い 8 mm 溶接ポリプロピレンパネル。
• 標準はポリプロピレン製作業台（ステンレス鋼はオプション）。
• 5 mm 前面安全ガラス（カウンターウエイト式）。
• ポリプロピレン製下部通気式キャビネット。
• 作業台前面・側面の開口部と後部グリルによる換気領域。

特長

• 10.1 インチ カラータッチスクリーン、VAV 制御および気流警報を搭載。
• ラミナ気流速度の自動管理：吸入はラボの排気により発生；吸入が停止した場合は下向き気流を自動停止。
• クリーンベンチ機能 — 清浄度：Class 100 / ISO 5。
• 作業領域とは別の 800 lux LED 照明。
• ポリプロピレン製下部キャビネットを含む。オプションでシンク、水道／ガス／真空バルブ、電源ソケット。
• CE 認証。

モデル
仕様 / モデル | FH-120-HCV | FH-150-HVC | FH-180-HVC | FH-200-HVC | FH-250-HVC
外形寸法 W x D x H | 1200 x 850 x 2320 mm | 1500 x 850 x 2320 mm | 1800 x 850 x 2320 mm | 2000 x 850 x 2370 mm | 2500 x 850 x 2320 mm
排気口寸法 | 1 x 10" / 250 mm | 1 x 10" / 250 mm | 1 x 10" / 250 mm | 1 x 12" / 315 mm | 2 x 10" / 250 mm
作業空間 (W x D x H) | 1000 x 600 x 800 mm | 1300 x 600 x 800 mm | 1600 x 600 x 800 mm | 1800 x 600 x 1000 mm | 1800 x 600 x 800 mm
前面スライド最大開口 | 600 mm（全モデル）
気流速度 | 吸入 0.5 ± 0.1 m/s；下向き 0.33 ± 0.1 m/s
フード材質 | ポリプロピレン（全モデル）
清浄度 | Class 100 / ISO 5
作業台 | 標準ポリプロピレン；ステンレスはオプション
制御システム | VAV、10.1” カラータッチ表示
オプション | 水栓／ガス栓／真空栓／ポリプロピレン製シンク
電源 | 単相標準；三相は特注対応

アクセサリ

• FH-FAN-1500-300：遠心ファン 1.5 kW、2800 rpm、IE3、直径 300 mm。
• FH-FAN-750：遠心ファン 0.75 kW、2800 rpm、IE3、直径 250 mm。
• FH-PP-KP4B：ポリプロピレン製カップシンク（複数サイズ）。
• FH-GTAP：ガス栓。
• FH-WTAP：水栓。
• FH-SOCKET：電源コンセント。
• FH-KIT：水栓1、ガス栓1、カップシンク1、電源コンセント4 のキット。

技術仕様

• 材質：ポリプロピレン（フードおよび下部キャビネット）。
• 清浄度：Class 100 / ISO 5。
• 気流速度：吸入 0.5 ± 0.1 m/s；下向き 0.33 ± 0.1 m/s。
• 前面最大開口：600 mm。
• 照明：作業領域とは別の 800 lux LED。
• 制御：10.1” カラータッチスクリーン付き VAV と気流警報。
• 排気：屋外ファンを備えたダクトへの接続が必要。モデルにより排気口サイズが異なる。
• 電源：単相標準；三相は要相談で対応可能。
• オプション：シンク、給水/ガス/真空バルブ、電源ソケット。
