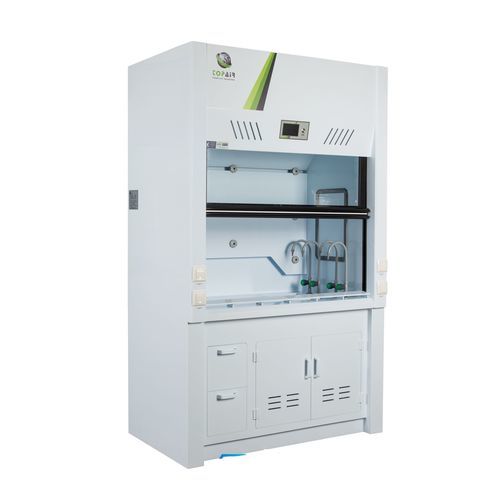

化学吸引ドラフトチャンバー FH-120-PP

排気実験用研究室用

概要
TopAirのポリプロピレン製フードは、8mm溶接の非腐食性ポリプロピレンパネルで構成され、高い耐薬品性を備えています。酸・塩基・揮発性有機化合物およびその他の薬剤から発生する有害蒸気を除去し、実験室の作業者を保護します。排気は屋根または外壁取付けのファンで屋外へ導きます。製品は独立試験済みでEN‑14175、ASHRAE 110‑1995、CE認証を取得しています。

構造 / 主な構成部品

• 耐薬品性の高い8mm溶接ポリプロピレンパネル
• ポリプロピレン作業面（オプション：ステンレス、陶磁、エポキシ、HPL）
• 対重錘方式の5mm前面安全ガラス
• ポリプロピレン製下部換気キャビネット
• 上部および後部パネルによる吸排気

特長

• 基本制御：照明・コンセントを制御する7インチカラ―タッチスクリーン
• 制御システムのオプションアップグレード：AFA、VAV、Active
• AFA：気流表示とアラームを備えた7インチ画面
• VAV：VFDを含む自動気流制御を備えた10.1インチ画面、温度・湿度表示
• Active：省エネ機能、自動サッシュ動作、近接感知を備えた10.1インチ画面
• 作業領域と分離された800 luxのLED照明（防爆灯オプション）
• オプションアクセサリ：水栓／ガス栓／真空栓、ポリプロピレン製シンク、コンセント、足場、屋外ファン等
• 認証：EN‑14175、ASHRAE 110‑1995、CE

型式（仕様/型式表）
Spec/ Model | FH-120-PP | FH-150-PP | FH-180-PP | FH-200-PP | FH-220-PP
外形寸法 W x D x H | 1200 x 830 x 2320mm (47.3 x 32.6 x 91.3”) | 1500 x 830 x 2320mm (59.0 x 32.6 x 91.3”) | 1800 x 830 x 2320mm (70.8 x 32.6 x 91.3”) | 2000 x 830 x 2320mm (78.7 x 32.6 x 91.3”) | 2200 x 830 x 2320mm (86.6 x 32.6 x 91.3”)
作業空間 (W x D x H) | 1000 x 630 x 1170mm (39.4 x 24.8 x 46”) | 1300 x 630 x 1170mm (51.2 x 24.8 x 46”) | 1600 x 630 x 1170mm (63 x 24.8 x 46”) | 1800 x 630 x 1170mm (70.8 x 24.8 x 46”) | 2000 x 630 x 1170mm (78.8 x 24.8 x 46”)
排気フランジ寸法 | 1 x 10”/250MM | 1 x 10”/250MM | 1 x 10”/250MM | 1 x 12”/315MM | 1 x 12”/315MM
前面サッシュ最大開口 | 720 mm / 28.3”（全モデル）
製造/試験規格 | EN-14175 / ASHRAE 110-1995
風速 | 0.5±0.1 m/s (100±20 fpm)
フード材質 | ポリプロピレン
作業面 | 標準：ポリプロピレン。その他：HPL／陶磁／エポキシ／ステンレス
オプションシステム | 標準制御：7インチカラー表示のON/OFF制御；アップグレード（AFA、VAV、Active）あり
追加アクセサリ | 水栓／ガス栓／真空栓／PPシンク／トリプレックスガラス／防爆灯
電源 | 110/220 V, 50/60 Hz。標準は単相；三相は特注対応
照明 | 800 lux LED照明

付属品（一覧）
Model | Description
FH-ACTIVE | 10.1インチ画面付アクティブサッシュシステム
FH-AFA | 気流アラーム/表示付き7インチコントロール
FH-FAN-1500-300 | 遠心ファン 1.5 kW 2800 rpm / IE3 DIA 300 mm
FH-PP-KP4B | ポリプロピレン製カップシンク（複数サイズあり）
FH-FAN-750 | 遠心ファン 0.75 kW 2800 rpm / IE3 DIA 250 mm
FH-GTAP | ガス栓
FH-KIT | キット：水栓1、ガス栓1、カップシンク1、電源4口
FH-SOCKET | 電源コンセント
FH-VAV | 音声アラーム付き気流モニタ VAV + VFD 設置、7’’タッチコントローラ含む
FH-WTAP | 水栓

仕様 / 技術データ

• 材料：溶接ポリプロピレンパネル（8 mm）、高い耐薬品性
• 前面安全ガラス：5 mm、対重錘式サッシュ
• 作業面：標準ポリプロピレン；オプション HPL、陶磁、エポキシ、ステンレス
• 換気：上部・後部パネルからの吸排気；フランジ寸法は機種別
• 風速（公称）：0.5 m/s ±0.1 m/s (100 ±20 fpm)
• 照明：作業領域と分離された800 lux LED；防爆灯オプション
• 制御システム：標準7”タッチスクリーン；AFA(7”)、VAV(10.1”+VFD)、Active(10.1”)あり
• 電源：110/220 V, 50/60 Hz 単相標準；三相は特注
• 規格・認証：EN‑14175、ASHRAE 110‑1995、CE（独立試験済）
• 提供幅：FH-120-PP、FH-150-PP、FH-180-PP、FH-200-PP、FH-220-PP
• オプションアクセサリ：水/ガス/真空栓、シンク、防爆照明、ファン、取付キット
