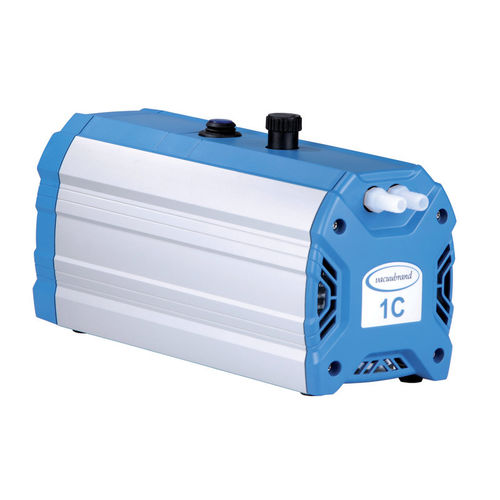

実験用真空ポンプ MZ 1C

膜オイルフリー多段

概要

• 優れた化学耐性と蒸気/凝縮物に対する高い許容性
• 上部配置の電源スイッチおよびガスバラスト弁で操作が簡便
• 連続パージ時でもガスバラスト使用下で良好な極限真空を維持
• 非常に静かな動作と極めて低い振動
• 保守不要の駆動系と長寿命のPTFEサンドイッチ膜

製品説明
化学用途向けに設計された隔膜ポンプは、腐食性ガスや蒸気の連続無油搬送に適しています。2段構成により実用的な排気速度と低い極限真空の組合せを実現します。媒体と接触する主要部品はすべて耐薬品性フッ素樹脂で作られています。PTFEサンドイッチ膜は信頼性を高め、長寿命を実現します。MZ 1C は凝縮物の連続パージ用にガスバラスト弁を備え、凝縮しやすい蒸気の取り扱い能力を向上させます。スリムな設計で省スペース設置が可能です。目盛付手動真空調整弁はオプションです。

主要製品データ
極限真空: 12 mbar
極限真空（ガスバラスト使用時）: 20 mbar
最大排気量 50 Hz: 0.75 m3/h
最大排気量 60 Hz: 0.5 cfm
付属品: ポンプ本体一式、使用可能状態、取扱説明書付属

技術データと図表（表）
最大排気量 50 Hz: 0.75 m3/h
最大排気量 60 Hz: 0.5 cfm
極限真空: 12 mbar / 9 torr
極限真空（ガスバラスト）: 20 mbar / 15 torr
ヘッド数: 2
段数: 2
使用時最低周囲温度: 10 °C
使用時最高周囲温度: 40 °C
保管時最低温度: -10 °C
保管時最高温度: 60 °C
最大背圧（絶対圧）: 1.1 bar
吸気口接続: ホースノズル DN 8-10 mm
吐出口接続: ホースノズル DN 8-10 mm
定格モータ出力: 0.06 kW
定格回転数 50/60 Hz: 1500/1800 min-1
保護等級 IEC 60529: IP 40
寸法 L×B×H: 312 × 121 × 170 mm
重量: 6.7 kg
騒音（音圧レベル）50 Hz: 45 dBA
ATEX 適合: II 3/- G Ex h IIC T3 Gc X（内部大気のみ）
NRTL 認証: 有り
定格電圧範囲: 220-230 V
周波数: 50-60 Hz

特性／技術仕様

• 型式: MZ 1C
• タイプ: 化学用隔膜ポンプ、無油、2段
• 媒体接触部材質: 耐薬品性フッ素樹脂（PTFEサンドイッチ膜）
• ガスバラスト弁による連続凝縮物パージ
• スリムで省スペースな設計
• オプション: 目盛付手動真空調整弁
