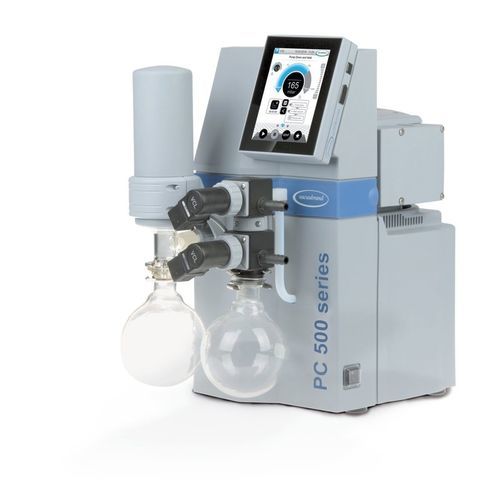

実験用真空ポンプ PC 520 select膜オイルフリー多段
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 実験用
- 技術
- 膜
- オプション
- オイルフリー, 多段
- 流量
1.4 m³/h, 2 m³/h
(49.44 ft³/h, 70.63 ft³/h)- 出力
0.18 kW
(0.24 hp)- 圧力
最大: 1.1 bar
(15.9542 psi)最少: 0.007 bar
(0.1015 psi)- 入口継手のサイズ
最大: 10 mm
(0.4 in)最少: 8 mm
(0.3 in)- 出口継手のサイズ
最大: 10 mm
(0.4 in)最少: 8 mm
(0.3 in)- 重量
19.6 kg
(43.2 lb)- 長さ
43.5 cm
(17.1 in)- 幅
27.2 cm
(10.7 in)- 高さ
45.7 cm
(18 in)
詳細
概要
製品説明
PC 520 select は、1台のポンプで2つの電子制御された真空プロセスを並列に運転するための、コンパクトで経済的な化学用真空ポンプユニットです。基礎ポンプは MZ 2C NT の2段式で、一般的な溶媒を扱う中規模の実験室用途に適しています。各真空ポートには電子制御用のソレノイドバルブと逆止弁が備わり、相互汚染を防止します。VACUU·SELECT コントローラはアプリケーションベースの直感的な GUI を提供し、プリセットプロセス、手動設定、蒸留モード、ドラッグ＆ドロップのエディタに対応します。溶媒蒸発時には沸騰圧を検知し、沸騰中の圧力を安定させるために2点制御に切替えます。吸引側のセパレータ（保護コーティング付きガラス）は粒子や液滴のポンプ侵入を防ぎます。冷水配管またはチラーと併用することで、排気蒸気用コンデンサによりほぼ完全な溶媒回収が可能です。
技術データおよびグラフ
最大排気速度 50 Hz: 2 m3/h
最大排気速度 60 Hz: 1.4 cfm
最終真空: 7 mbar / 5 torr
ガスバラスト使用時最終真空: 12 mbar / 9 torr
ヘッド数: 2
段数: 2
真空コントローラ: VACUU·SELECT
動作時 下限環境温度: 10 °C
動作時 上限環境温度: 40 °C
保管時 下限温度: -10 °C
保管時 上限温度: 60 °C
最大背圧（絶対）: 1.1 bar
吸入口接続: 2 x ホースノズル DN 8-10 mm
吐出口接続: ホースノズル DN 8-10 mm
冷却液接続: 2 x ホースノズル DN 6-8 mm
定格モータ出力: 0.18 kW
定格回転数 50/60 Hz: 1500/1800 min-1
保護等級 IEC 60529: IP 20
外形寸法（L x W x H）: 435 mm x 272 mm x 457 mm
重量: 19.6 kg
騒音（音圧レベル）50 Hz: 45 dBA
ATEX 適合: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
付属品: 組立済みのポンプユニット、操作マニュアル付属
定格電圧範囲: 230 V
電源周波数: 50-60 Hz
インターフェース: Ethernet (RJ45): Modbus TCP / USB (Type A): データ転送、ソフトウェア更新 / RS-232（別売アダプタ）
特性 / 仕様
- グラフィカルユーザーインターフェースを備えた VACUU·SELECT 真空コントローラにより、実験室での作業を簡素化
- プリセットのアプリケーションにより時間短縮と再現性の向上が可能
- ドラッグ＆ドロップ式のアプリケーションエディタでカスタムプロセスを作成可能
- MZ 2C NT をベースとする2段式化学用ダイヤフラムポンプ（オイルフリー）により、溶媒や凝縮物に対応
- 電子制御による2系統の独立した真空アプリケーションの同時運転が可能
製品説明
PC 520 select は、1台のポンプで2つの電子制御された真空プロセスを並列に運転するための、コンパクトで経済的な化学用真空ポンプユニットです。基礎ポンプは MZ 2C NT の2段式で、一般的な溶媒を扱う中規模の実験室用途に適しています。各真空ポートには電子制御用のソレノイドバルブと逆止弁が備わり、相互汚染を防止します。VACUU·SELECT コントローラはアプリケーションベースの直感的な GUI を提供し、プリセットプロセス、手動設定、蒸留モード、ドラッグ＆ドロップのエディタに対応します。溶媒蒸発時には沸騰圧を検知し、沸騰中の圧力を安定させるために2点制御に切替えます。吸引側のセパレータ（保護コーティング付きガラス）は粒子や液滴のポンプ侵入を防ぎます。冷水配管またはチラーと併用することで、排気蒸気用コンデンサによりほぼ完全な溶媒回収が可能です。
技術データおよびグラフ
最大排気速度 50 Hz: 2 m3/h
最大排気速度 60 Hz: 1.4 cfm
最終真空: 7 mbar / 5 torr
ガスバラスト使用時最終真空: 12 mbar / 9 torr
ヘッド数: 2
段数: 2
真空コントローラ: VACUU·SELECT
動作時 下限環境温度: 10 °C
動作時 上限環境温度: 40 °C
保管時 下限温度: -10 °C
保管時 上限温度: 60 °C
最大背圧（絶対）: 1.1 bar
吸入口接続: 2 x ホースノズル DN 8-10 mm
吐出口接続: ホースノズル DN 8-10 mm
冷却液接続: 2 x ホースノズル DN 6-8 mm
定格モータ出力: 0.18 kW
定格回転数 50/60 Hz: 1500/1800 min-1
保護等級 IEC 60529: IP 20
外形寸法（L x W x H）: 435 mm x 272 mm x 457 mm
重量: 19.6 kg
騒音（音圧レベル）50 Hz: 45 dBA
ATEX 適合: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
付属品: 組立済みのポンプユニット、操作マニュアル付属
定格電圧範囲: 230 V
電源周波数: 50-60 Hz
インターフェース: Ethernet (RJ45): Modbus TCP / USB (Type A): データ転送、ソフトウェア更新 / RS-232（別売アダプタ）
特性 / 仕様
- 型式: PC 520 select
- ポンピング原理: 2段式化学用ダイヤフラムポンプ（MZ 2C NT ベース）
- 排気速度（50 Hz）: 2 m3/h
- 最終真空: 7 mbar (5 torr)
- ガスバラスト時最終真空: 12 mbar (9 torr)
- ヘッド / 段数: 2 / 2
- コントローラ: VACUU·SELECT（GUI、プリセット、アプリケーションエディタ）
- 同時運転: 2系統の独立した電子制御真空アプリケーション
- 吸入口セパレータ: 保護コーティング付きガラス
- 排気コンデンサ: 適切な冷却で溶媒回収を実現
- 接続: 吸入口 2x DN 8-10 mm、吐出口 DN 8-10 mm、冷却液 2x DN 6-8 mm
- モータ出力: 0.18 kW、1500/1800 min-1（50/60 Hz）
- 保護等級: IP 20
- 寸法/重量: 435 x 272 x 457 mm / 19.6 kg
- 騒音レベル: 45 dBA（50 Hz）
- 電源: 230 V、50-60 Hz
