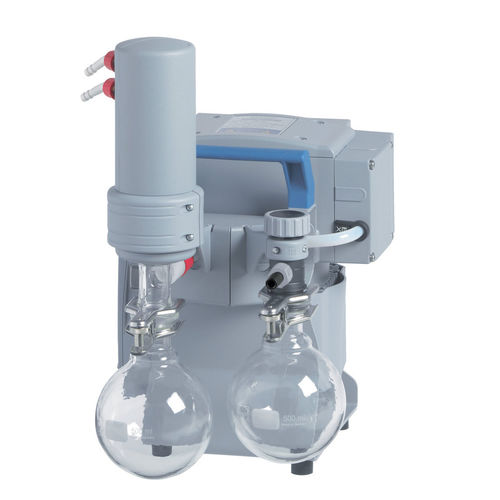

回転蒸発器用真空システム MZ 2C NT +AK+EK

実験用膜多段

概要

• 優れた化学耐性と高い蒸気耐性
• 極限真空域でも良好な性能
• 凝縮物排出のためガスバラスト開放時でも最適な真空性能
• 静音・低振動の動作
• 溶媒の高効率回収により環境配慮に適合

説明
この化学用真空システムは、化学・生物・製薬系の実験室における排気、蒸発、ガス・蒸気の抽出に適しています。代表的な用途はロータリーエバポレーター、真空濃縮器、真空乾燥炉などです。吸入側のセパレータ（AK）は保護コーティング付きガラス製で、粒子や液滴を捕集します。排気側の凝縮器（EK）はコンパクトで高効率、ほぼ100%の溶媒回収を可能にし、溶媒のリサイクルと環境保護に貢献します。

製品詳細（表）
最大抽速 50 Hz : 2 m3/h
最大抽速 60 Hz : 1.4 cfm
極限真空 : 7 mbar / 5 torr
気鎮使用時極限真空 : 12 mbar / 9 torr
ポンプヘッド数 : 2
段数 : 2
動作時最低周囲温度 : 10 °C
動作時最高周囲温度 : 40 °C
保管時最低温度 : -10 °C
保管時最高温度 : 60 °C
最大排気圧（絶対圧）: 1.1 bar
吸入口接続 : ホースノズル DN 8-10 mm
排気口接続 : ホースノズル DN 8-10 mm
冷却液接続 : 2 x ホースノズル DN 6-8 mm
定格電動機出力 : 0.18 kW
定格回転数 50/60 Hz : 1500/1800 min-1
保護等級 IEC 60529 : IP 40
寸法 L : 326 mm
寸法 B : 243 mm
寸法 H : 402 mm
質量 : 14.2 kg
騒音（音圧レベル）50 Hz : 45 dBA
ATEX 適合 : II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
NRTL 認証 : 有り
供給内容 : 組立済み動作準備済みポンプユニット、取扱説明書付属。

技術仕様

• 型式: MZ 2C NT +AK+EK
• 極限真空: 7 mbar (5 torr)
• 気鎮使用時極限真空: 12 mbar (9 torr)
• 最大抽速 (50 Hz): 2 m3/h
• 最大抽速 (60 Hz): 1.4 cfm
• ヘッド / 段数: 2 / 2
• 定格出力: 0.18 kW
• 定格回転数: 1500 / 1800 min-1 (50/60 Hz)
• 吸排気接続: ホースノズル DN 8-10 mm
• 冷却接続: 2 x DN 6-8 mm
• 最大排気圧（絶対）: 1.1 bar
• 動作温度: 10 °C ～ 40 °C
• 保管温度: -10 °C ～ 60 °C
• 保護等級: IP 40
• 寸法 (L x B x H): 326 x 243 x 402 mm
• 質量: 14.2 kg
• 騒音: 45 dBA (50 Hz)
• ATEX および NRTL 認証: 有り
• 納入状態: 組立済み、動作準備済みポンプユニット、取扱説明書付属
