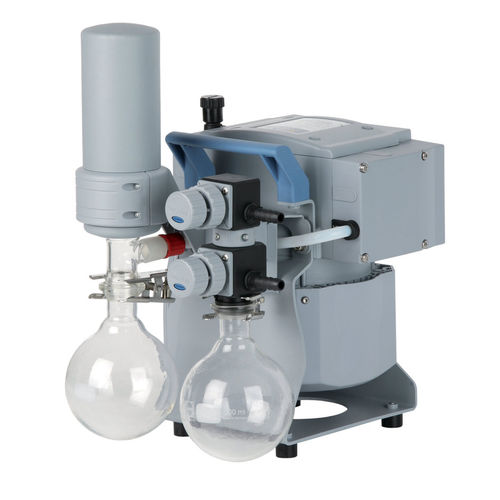

回転蒸発器用真空ポンプ MZ 2C NT +AK SYNCHRO+EK

実験用多段

概要

• 優れた化学薬品耐性と高い蒸気耐性
• 低真空域でも高い性能を維持
• 凝縮物排出のためのガスバラスト使用時でも良好な極限真空を実現
• 2つの独立した真空用途を同時に動作可能、逆流防止弁で相互干渉を防止
• コンパクトなEK凝縮器による効率的な溶媒回収で環境負荷を低減

製品説明
本化学用真空システムは、1台のポンプで2つのプロセスを並列稼働できます。代表的な用途は回転蒸発器、真空濃縮器、真空乾燥炉です。各真空ポートには手動流量調整バルブを備え、有効抽速を制御できます。吸入口のセパレータ（AK）は保護コーティングされたガラス製で、粒子や液滴を捕捉します。排気側の廃蒸気凝縮器（EK）は高効率でコンパクト、ほぼ100%の溶媒回収を可能にし、溶媒の循環利用を促進します。

主要データ（キーバリュー）
極限真空: 7 mbar
ガスバラスト使用時の極限真空: 12 mbar
最大抽速 50 Hz: 2 m3/h

技術データ
最大抽速 50 Hz: 2 m3/h
最大抽速 60 Hz: 1.4 cfm
極限真空: 7 mbar / 5 torr
ガスバラスト使用時の極限真空: 12 mbar / 9 torr
ヘッド数: 2
段数: 2
動作時 環境温度 下限: 10 °C
動作時 環境温度 上限: 40 °C
保管時 環境温度 下限: -10 °C
保管時 環境温度 上限: 60 °C
最大バックプレッシャー（絶対）: 1.1 bar
吸入口接続: 2 x ホースノズル DN 8-10 mm
排気口接続: ホースノズル DN 8-10 mm
冷却液接続: 2 x ホースノズル DN 6-8 mm
定格モータ出力: 0.18 kW
定格回転数 50/60 Hz: 1500/1800 min-1
保護等級 IEC 60529: IP 40
寸法 L: 326 mm
寸法 B: 248 mm
寸法 H: 402 mm
重量: 14.5 kg
騒音（音圧レベル）50 Hz: 45 dBA
ATEX適合: II 3/- G Ex h IIC T3 Gc X（内部大気のみ）
NRTL認証: 有り
付属品: 完全に組み立てられたポンプユニット（使用可能状態）、取扱説明書付属
定格電源: 230 V、50-60 Hz

特性 / 技術仕様

• 型式: MZ 2C NT +AK SYNCHRO+EK
• タイプ: 化学用真空システム、二系統並列運転、2ヘッド、2段
• 抽速（50 Hz）: 2 m3/h
• 抽速（60 Hz）: 1.4 cfm
• 極限真空: 7 mbar (5 torr)
• ガスバラスト使用時極限真空: 12 mbar (9 torr)
• 定格出力: 0.18 kW; 回転数 1500/1800 min-1
• 接続: 吸入口 2 x DN 8-10 mm; 排気口 DN 8-10 mm; 冷却 2 x DN 6-8 mm
• 寸法 (L×B×H): 326 × 248 × 402 mm
• 重量: 14.5 kg
• 騒音レベル: 45 dBA (50 Hz)
• 保護等級: IP 40
• 最大バックプレッシャー（絶対）: 1.1 bar
• 認証: ATEX、NRTL
• 付属品: 組立済みで使用可能なポンプユニット（取扱説明書付）
